魔T的匹配

05-08

请问波导魔T的H臂和E臂怎样宽带匹配。

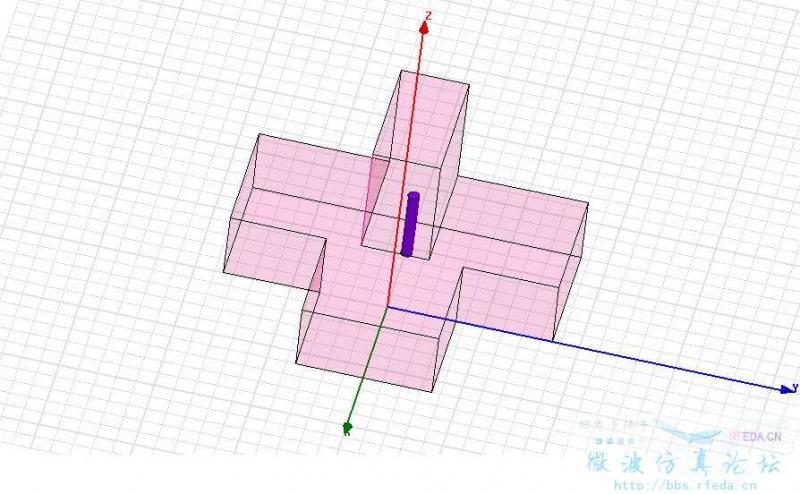

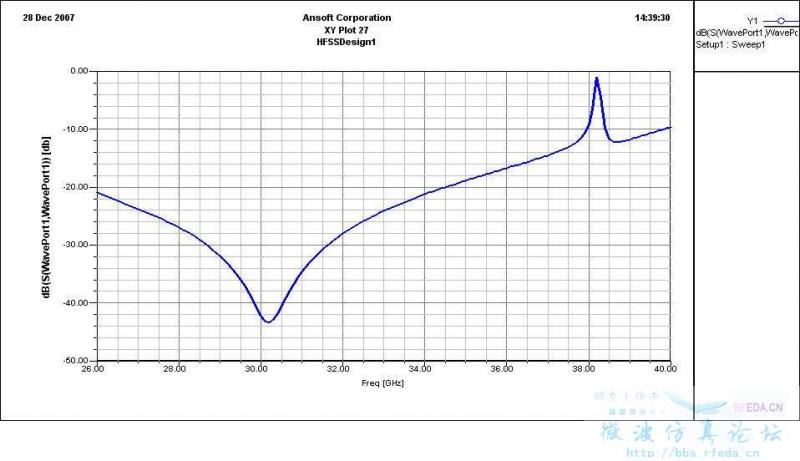

当我用销钉匹配H臂时,在38GHz附近的谐振点怎么也消不掉(如图),不管是移动销钉的位置或是改变销钉的半径都不行,请问是怎么回事,怎样才能消除。



  • 只用销钉无法实现宽带匹配,还需要在底面上增加一个锥台才行,可以参考一些微波方面的书籍

    请问谁知道那个谐振点是怎么回事?

    你可以看下频率在那点的电场分布图,就可以大概知道是什么地方引起的了

    我用HFSS仿真魔T的时候,还需要再画盒子将它包裹起来吗?我看教程上没有啊。可是在导入模型以后,总是不让我算。
