完了,看不到立体方向图
05-08
电脑重装了,结果发现重装的HFSS10里看不到立体的方向图了。

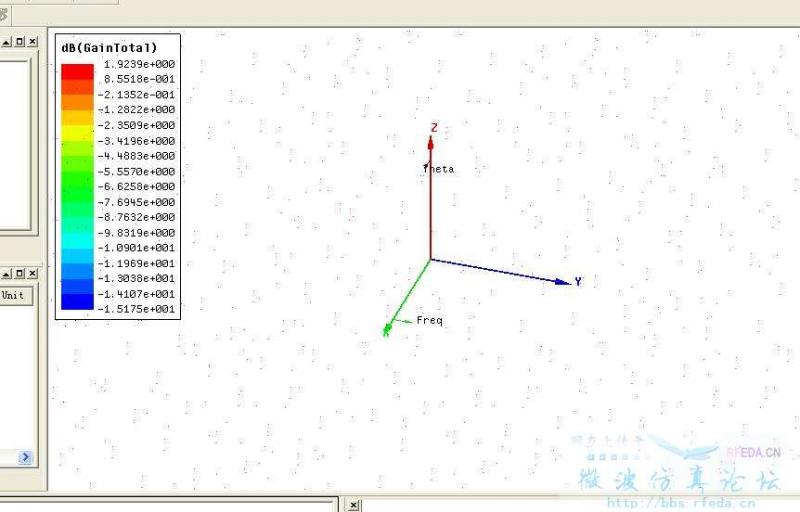

有个坐标立在那里,结果什么也没有
有个坐标立在那里,结果什么也没有
radiation里面可能设置有问题,我以前也遇到过这个问题,theta角度不要出现负数就好了
小编留言:
不是的,我完全按FULL BOOK里做了一次,也是完全没反应……
解决啦
在CREAT REPORT里,SWEEP第一项是PHI,ALL VALUE,第二项是THETA,ALL VALUE,第三项是FREQ,选关心的点频就OK了!
虽没有帮上忙,解决了就好
我也出现这个问题了。
显卡问题!
