请教如何确定共面波导馈电时各参数的尺寸?
05-08
如果已知特征阻抗为50欧,相对介电常数为4.4,介质厚度为1.5mm,如何确定缝隙宽度、导带宽度、长度以及两边接地板的尺寸呢?

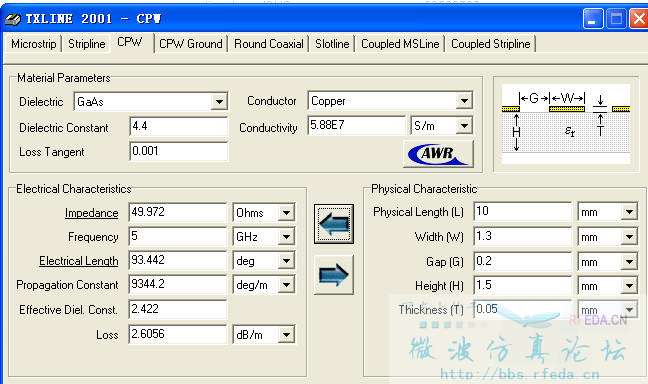

AWR带的一个小工具,算算看看吧,我一般就是这么弄的。
楼上最好能够提供一下软件哦。可不可以单独装?
