HFSS 11 无法收敛问题
05-08
原来用HFSS 10都能收敛的仿真实例怎么用HFSS11以后大部分都不能收敛了,总是提示如下信息:
[warning] Adaptive Passes did not converge based on specified criteria. 记得之前有朋友提出过这个问题,不知道该如何解决呢?
[warning] Adaptive Passes did not converge based on specified criteria. 记得之前有朋友提出过这个问题,不知道该如何解决呢?
11收敛要慢一些,多算几次

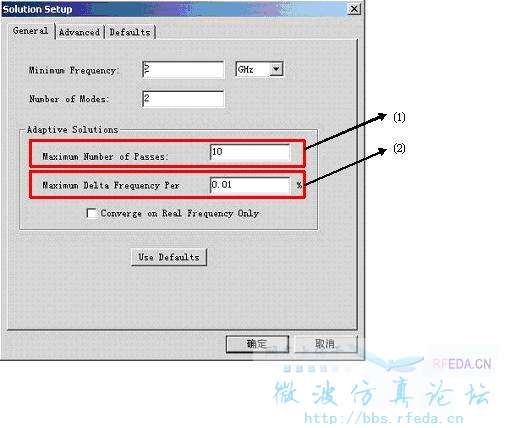

图中(1),和(2)是设置的停止自适应准则,满足任一个,自适应计算结束。因此,(1)一般可设置的大一些,(2)取默认0.02,应该可以可以收敛。系统默认(1)设为6,有可能迭代最大次数到了,结果没受敛,自适应计算结束。
好的,可以了,谢谢大家了
感觉还是不容易收敛,需要设置网格才能收敛,但是在HFSS10下确实用默认网格值是可以收敛的。难道这是HFSS11算法导致的?如果考虑到网格划分的更小的话,HFSS11也不比HFSS10快多少了。
Max number of passes的数目适当的设置大一些吧,HFSS11提高了速度的同时也带来了精度上的问题
或者就像楼上那位说得,设置一下网格。
怎么设置网格才合适啊,我用的时候网格数经常都是5,6万,结构很简单的,算不动啊
这里有没有人试过HFSS11的高介有限元?不知效果如何?
