求助啊,关于ADS优化的问题

05-08
本人最近仿照做了个耦合微带带通滤波器,有以下几个问题请教各位高手啊:

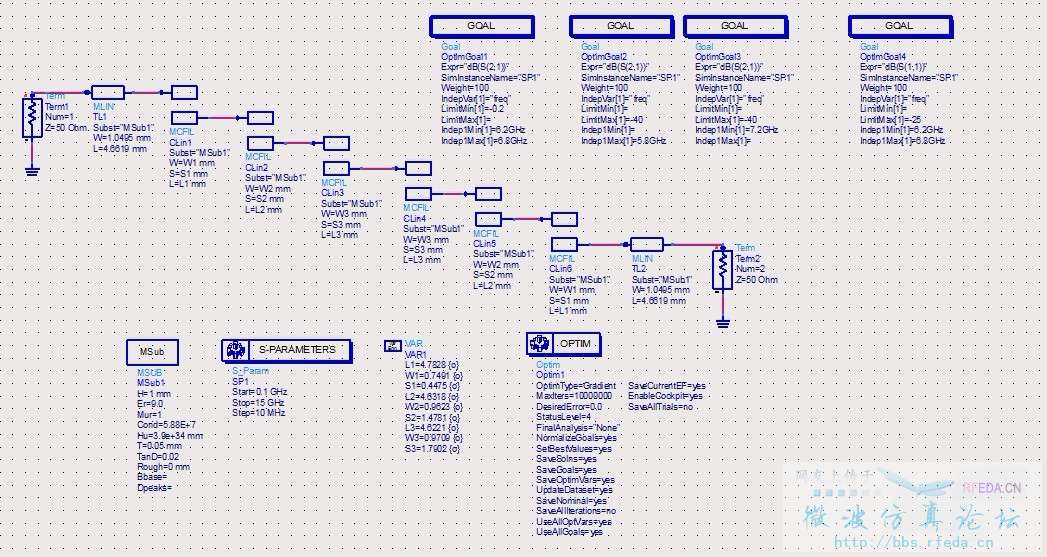

1、按照带通原理,一个N=5阶的带通滤波器,结构应该有六个耦合单元,但是为什么所看的几篇文献上都是5个耦合单元,我始终不晓得问题所在,附上图供参考,还望指教
2、为什么我优化不出想要的结果,优化前跟优化后没什么变化,我用的是ADS2011,不知道是不是优化设置Goal没设置好(我对2011这个设置也不是很了解,望高手指教),还望高手帮忙找出问题所在,感激不尽


你这模型就是5个耦合单元,goal的设置个人觉得应该是你的s21的目标设置的不对,你不能设置一个频点,应该是一个频段,如0.1GHz-5.8GHz,这样来优化试试

谢谢啊,我试试看
