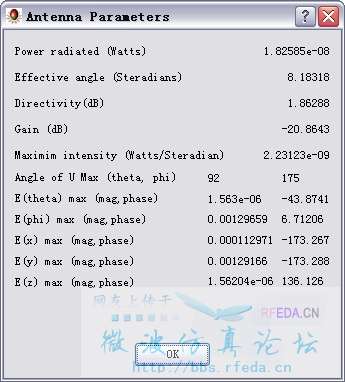

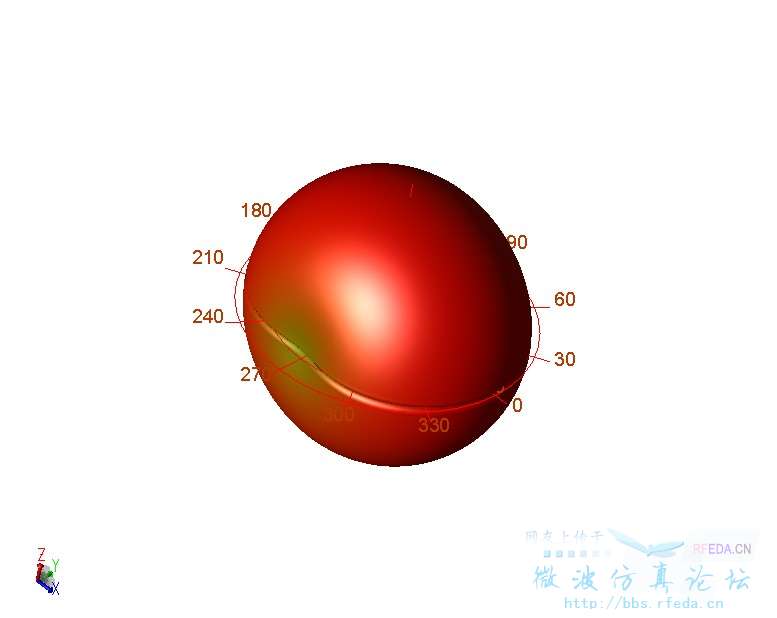

照着TI的数据手册画了一个PCB天线，增益是-20dB。

各位高人们帮忙看看，我这个天线是哪儿设置的不对么?初学ADS和天线设计，可能有的地方不太对。我看别人设计的天线增益基本是正数，就算是负数也就一点，我这个都-20了，也太离谱了……

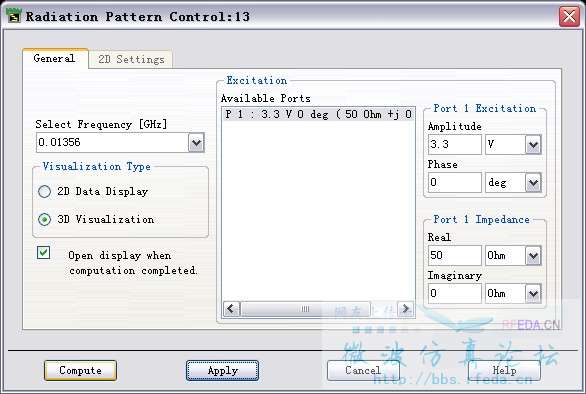

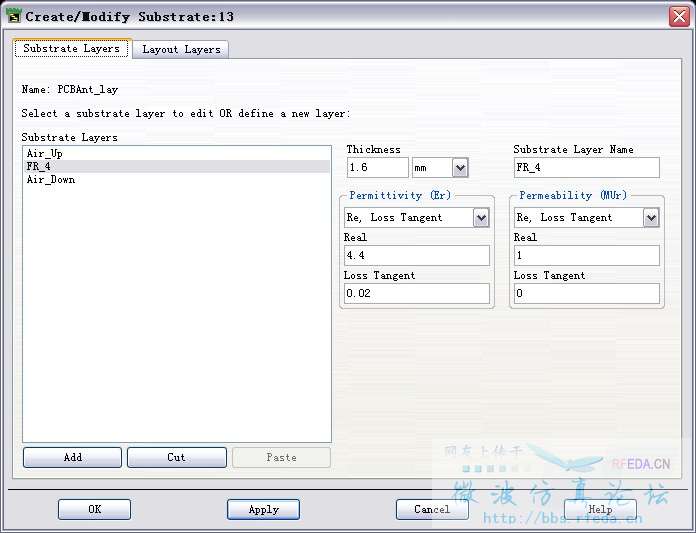

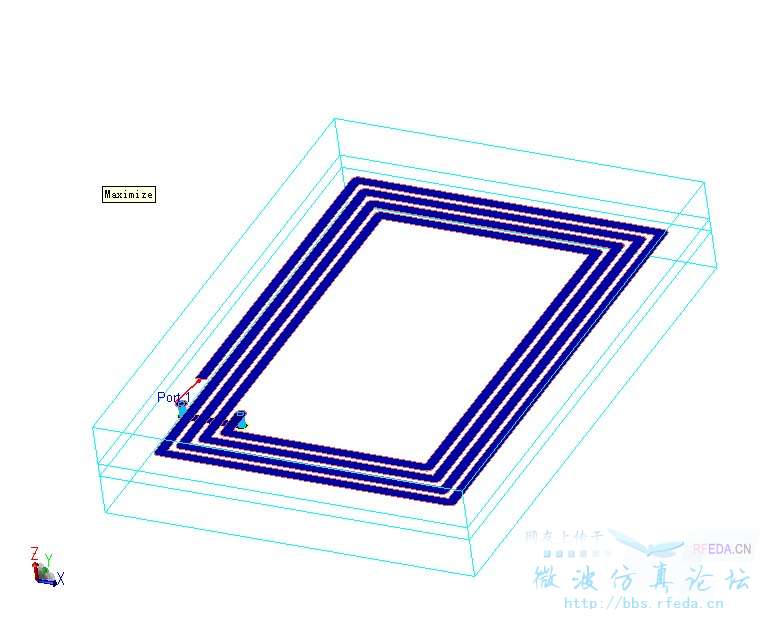

天线线宽50mil，间距20mil，长2125mil，宽1500mil。
谢谢各位了！






•


•


•


•


•


  用户被禁言,该主题自动屏蔽！

  对，是有个匹配电路。但是电容电阻这些元件，在版图中只有封装模型，放上之后，两个焊盘之间并没有连接，一直是断路。也不知道怎么弄。


  用户被禁言,该主题自动屏蔽！

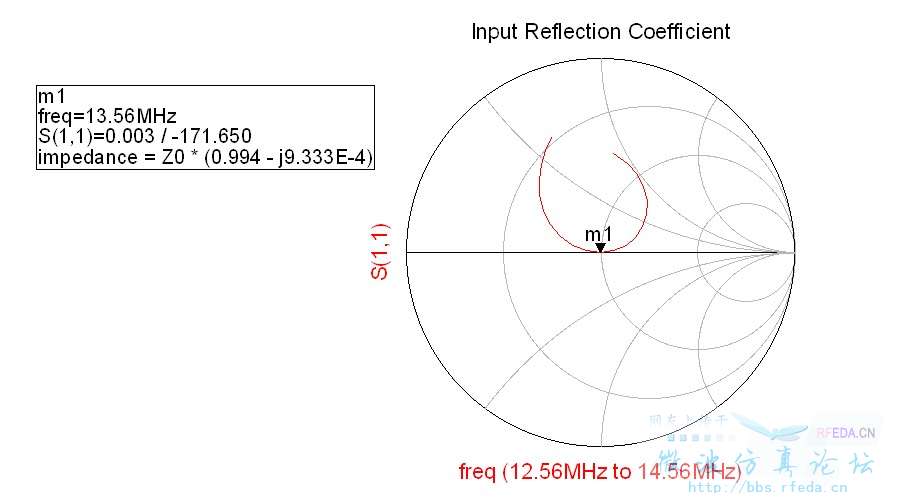

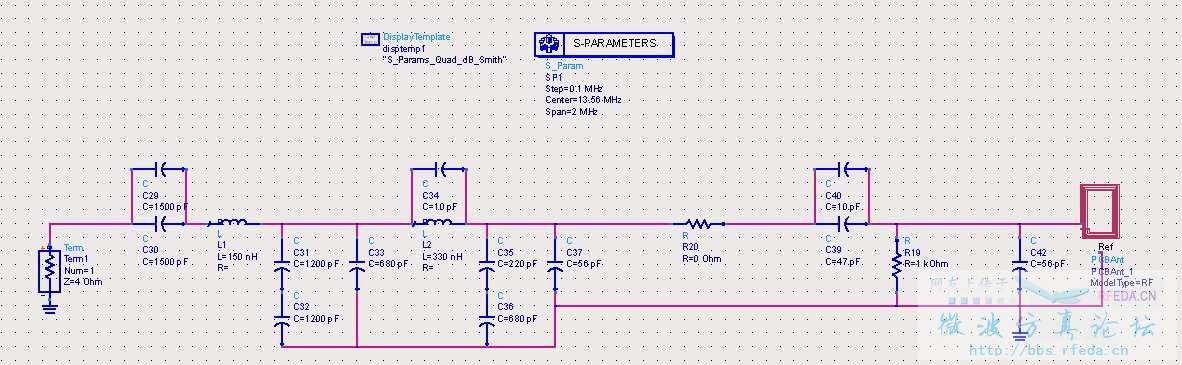

  我把天线导出为一个组件，然后把天线的匹配电路，以及芯片引脚的匹配电路都加上了，进行了仿真。但是仿真的参数只有S11的史密斯圆图。我想单独查看天线的特性，不知道应该看哪个参数?





•
