ADS自己新建元件封装，通过library加入电路后layout问题

为了说明问题使用一个简单电路进行演示

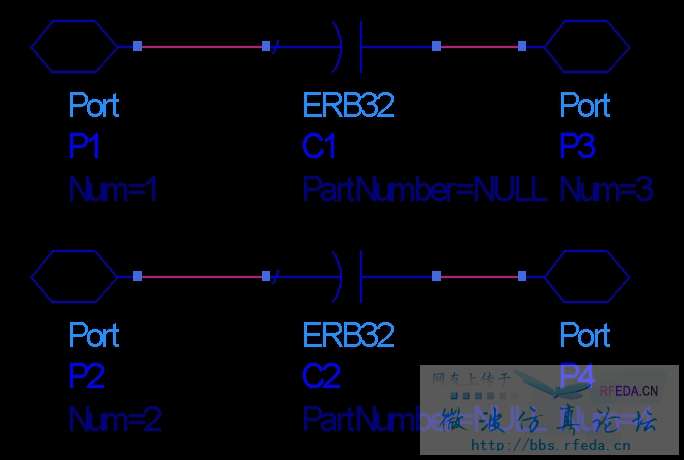

子电路 电路原理图

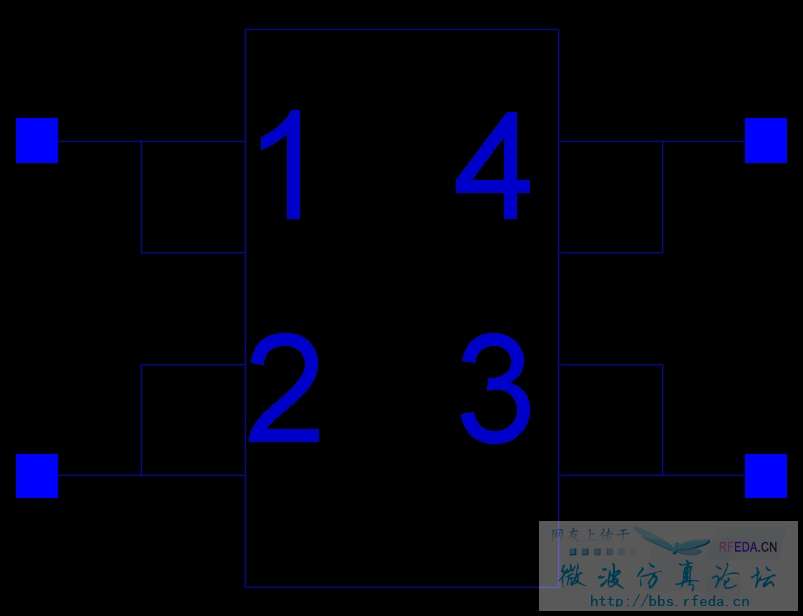

电路符号

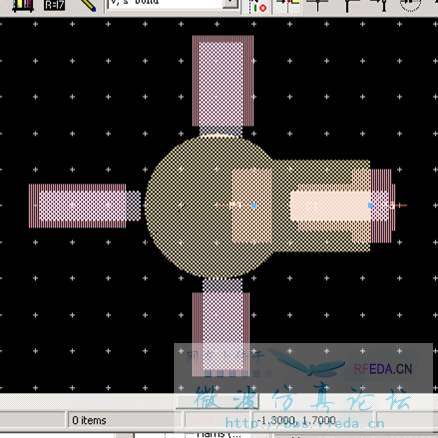

PCB图，可能是这里有问题， 怎么加对应的端口信息?
我这里没有加，之前试过直接加端口还是出现一下问题

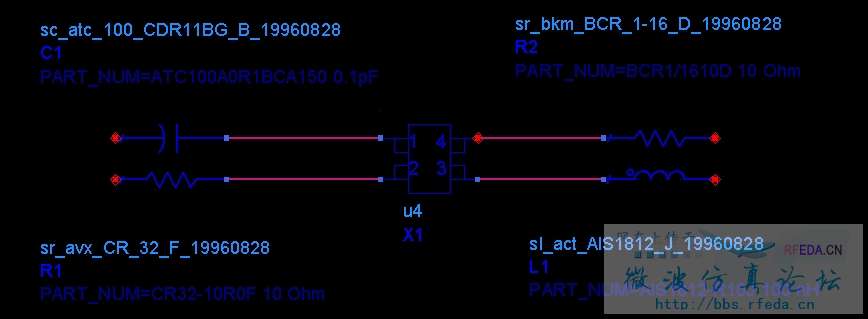

之后新建另原理图，并加入上面的子电路

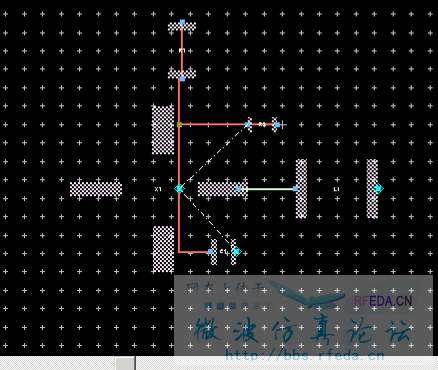

在layout，这里就出问题了，元件连线不对，不知道怎么解决?估计应该是上面的子电路出了问题，求帮助哈

还是自己回答吧，已经找到解决方法了，
原因：子电路的layout确实需要port，但是需要和sch的对应，如果在layout直接加port就会出现不对应情况，就算不加port，在总电路sch中，如果使用自动产生layout，电路会把子电路也一起layout了。所以
解决方法是：
1，在子电路和总电路中，都不要使用自动产生layout。使用layout》place component from schem to layout，点选元件再到layout窗口中鼠标上就会自动悬挂上该元件的layout，加入即可，
2，子电路中的port也是这样加入，这样就不会有问题了

小编可以讲详细些么，或者有没有相关参考资料?
