学习仿真ATF54143的LNA时候出现的问题 希望大家帮忙解决
05-08
本人刚刚学习ADS制作LNA 按照 “ADS2008射频电路设计与仿真实例” 上面的讲解 做的是基于ATF54143的LNA

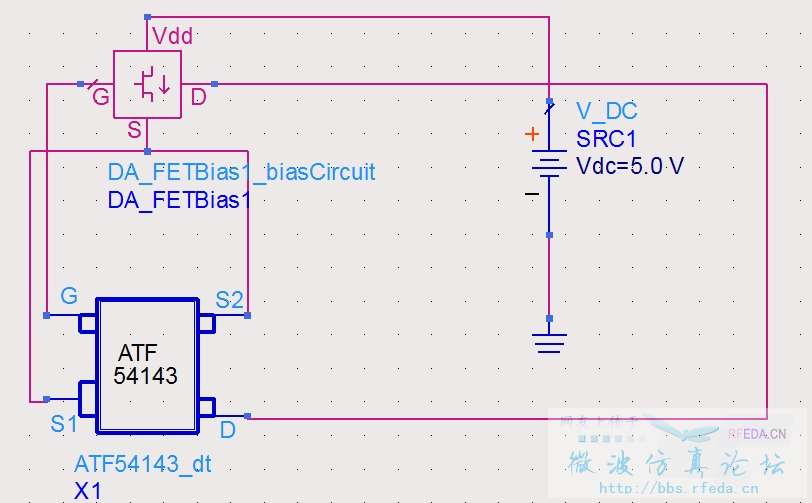

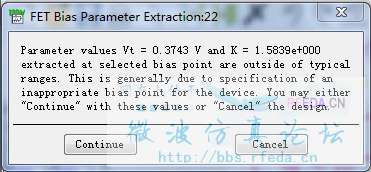

进行到偏置电路那一步的时候 出现了如下图所示的错误,我不管那个错误 直接点continue之后 那个偏置电路的图就没有办法进行仿真
希望大家帮忙分析一下 我也是刚刚接触LNA这一块 看了一些论文 想借助ADS仿真一个的 希望大家帮忙一下
真切希望得到大家的帮助!
进行到偏置电路那一步的时候 出现了如下图所示的错误,我不管那个错误 直接点continue之后 那个偏置电路的图就没有办法进行仿真
希望大家帮忙分析一下 我也是刚刚接触LNA这一块 看了一些论文 想借助ADS仿真一个的 希望大家帮忙一下
真切希望得到大家的帮助!
your bias set was fail , that tell you must set 0.3743 voltage of the bias.
什么意思?怎么改?

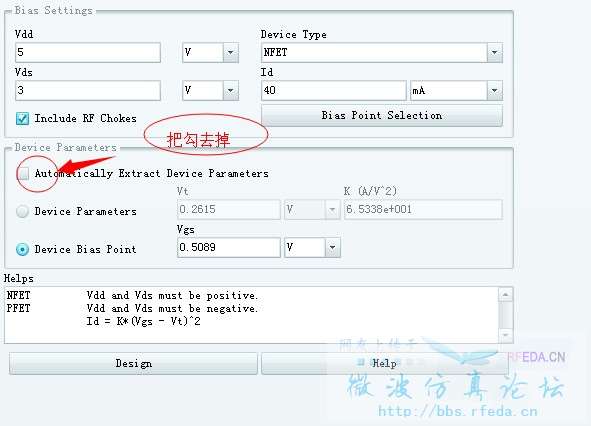

从ads自带的说明里面说的是你的偏置Vt和K超出了范围,你改下这2个参数应该可以解决的
我也碰到这个问题了
没有解决
最近学习ADS设计低噪放
也碰到了同样的问题
借小编的帖子同问一下
还有人碰到过同样的问题吗?怎么解决的啊
有解决的办法吗
你出现的问题是你的偏置Vt和K超出了范围,因为
