ADS2011 goal使用中的问题

05-08

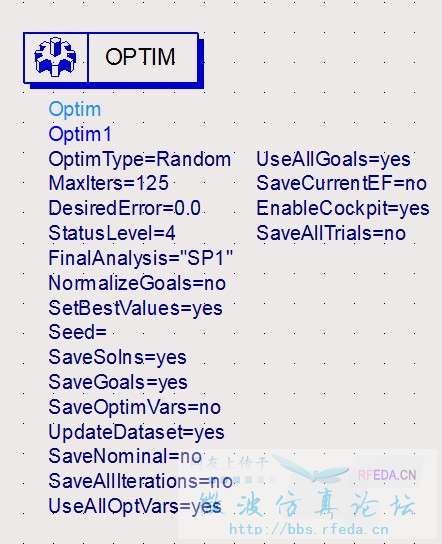

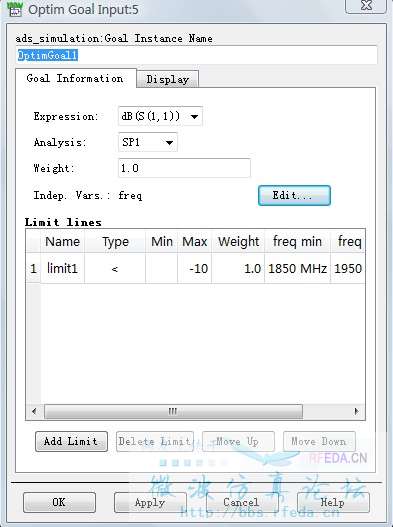

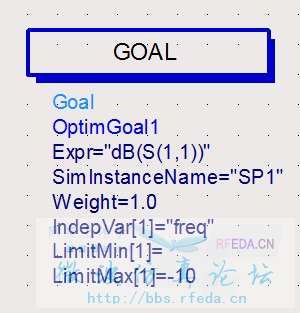

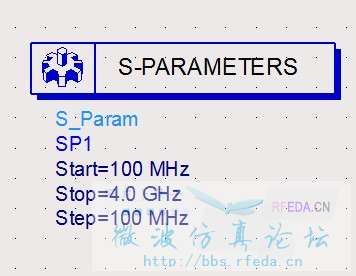

本人刚开始学习ADS,用的版本是201101,手头有本书是《ADS2009射频电路设计与仿真》。看到第六章S参数仿真,怎么也没办法进行参数优化,想了很长时间都不懂。之前好像有几个帖子也有关于goal的使用,我试了都不行啊。附件里有我具体设置的截图,跪求高人指点!

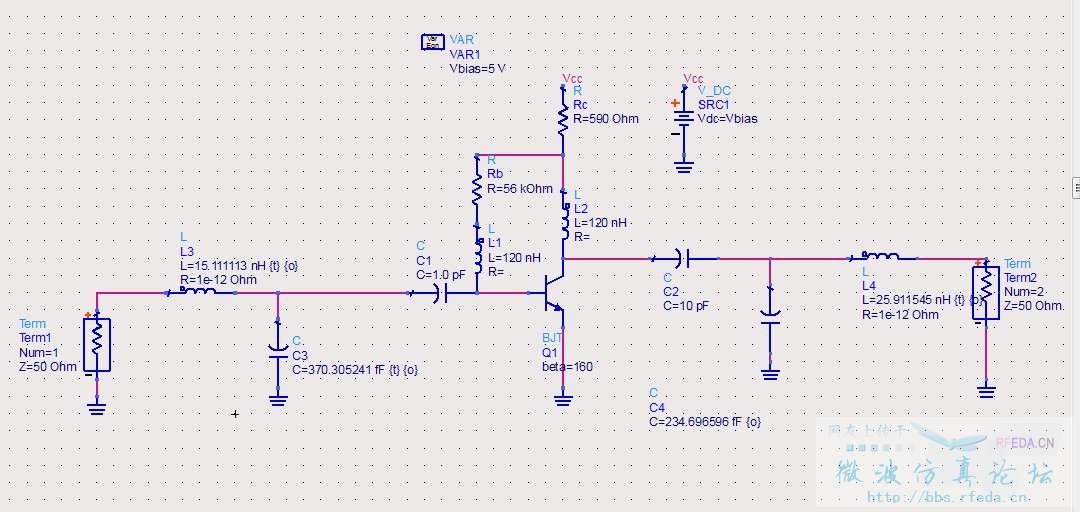

  • 补充说明下我的问题,我在完成前面的输入输出匹配设置后无法进行优化s(1,1),s(2,2),s(2,1)参数,下面是电路图



    我的匹配网络的电容电感l3,c3,l4,c4都设置optimization为Enable,变化范围也都按书上设置了 ,请问我错在哪了?

    我看了一下你的电路图,怎么VAR里面没变量啊.优化变量在VAR里面设置的吧,不过我用 的是2009U1的,你可以试一下在元件上写上变量名比如C3,C4,L3,L4,在VAR里面设置

    哦,不是那个的问题,ADS2011应该在simulate菜单下运行optimize选项,额。不过还是要感谢你!

    同题啊,求解

    同问。

    非常感谢!一直都不知道为什么goal设置完,点击仿真按钮,仿真结果却没有优化,原来是要这样操作的!谢谢!

    小编,问题解决了么?我也遇到一样的问题了

    纠结中。。

    小编关于goal的设置是正确的,3楼的操作正解,就优化了。

    麻烦小编把所做的结果什么的贴上图,让大家看看啊 。

    也是同样的问题,这个2011用的很纠结,还真不如2004用的顺手啊

    我还有一个问题就是在优化时不时要设定频率范围嘛,但是在2011中RangeVar一直是灰色显示,这个要怎么设置呢?

    我也遇到同样的问题。2011中RangeVar 是灰色的。Help里说它映射到indepvar 这个怎么理解啊。难道参数就是按indepvar的参数设置就等于RagneVar的值吗


    同样的问题啊,希望小编解决问题后,能把解决方法写出来,谢谢

    请问下 为什么我的Goal 里面   没有Range Var   RangeMin 这些    在display栏里也不能选中打钩   我也用的是ADS2011    请用过的指点下 谢谢

    不行啊  ,有没有人来解决呀

    感觉2011与2008相比变化了好多,还在继续探索中

    搞定了  谢谢

    感谢3楼
