CST MWS匹配负载求助
05-08
请问各位大哥,我要在仿真微带天线时需要在末端加个匹配负载,但是加了个50欧姆电阻好像没用,请问在CST里面匹配负载是怎么加的啊
在微带线两边都加上波导端口
如此在负载段的CST波导端口将等效为一段无限长的波导,这样传输过去的信号将会没有回流,达到匹配的效果
即你在微带天线两端加上波导端口=CST自动帮你在负载端做好匹配工作了
楼上的能解释的再清楚点不?我是初学者,也要在quasi-yagi天线末端加个匹配负载,能帮我看看怎么加个匹配负载不?急求。
用过设计工作室吗?见下图

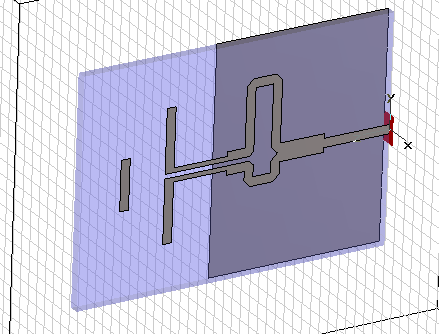

[attachment=14774]
设置好之后,simulation->new task->S para,再按F5即可。
在设计工作室中加上一个External port ,再+一个50欧的阻抗,即可。如再不行,你发我论坛消息
设计工作室可以做这个事,学习了
好像Designer也可以吧,两者是否可以替换呢(某种程度上)
Designer是啥东东?你先试试吧
不好意思我也是新手,只是给个建议,大家互相学习的,我不清楚你说的Designer是?
没用过,看不见图唉。
请问在CST MWS下加集中端口可以作为匹配负载使用吗?
目前我也就是用到lumped elements加的匹配负载,分别接地和天线贴片馈电处,直接设置这样就可以了?请教。
馈电处不需要加集总元件
直接就这么加?这样就是加在天线末端的共轭匹配负载?接下来直接设置平面波入射就可以处理散射问题了吗?
有用,特意过来看
这问题完全没解决,13楼的有啥好看的
