cst 微带求助

05-08


请问各位:

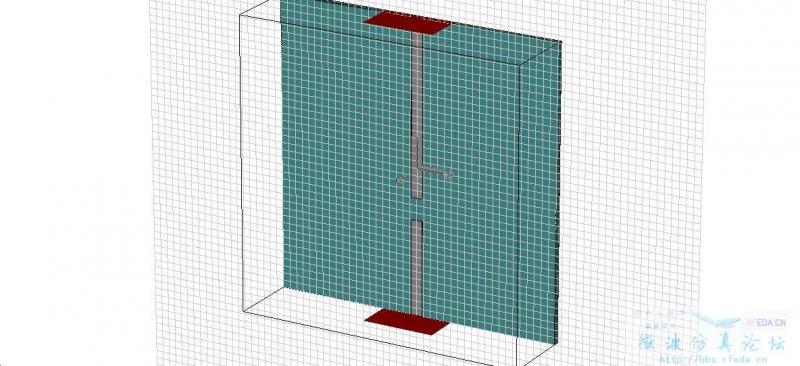

      在用CST仿真微带线时,含有间隙的不连续微带,在贴片上开缝的位置对传输系数有没有影响啊?感觉应该是有的,但有同僚说应该视微带线为无限长,所以跟开缝的位置没有关系,只跟间隙的大小有关,望各位给以指导。附图如下。

可以看看仿真的结果,个人觉得应该是会有影响的,毕竟在软件的计算过程中不可能是认为无限长的情况,而且缝隙产生的电容效应也不可忽略,软件不可能会犯这么一个理论上的错误吧

呵呵。小编可以使用矩阵相乘看看。

我觉得如果CST计算传播常数的时候,把它当成一个2维的本征问题的话,应该就和缝隙的位置没有关系。
不过具体也没试过,期待小编的仿真结果:)

小编 你改变下缝隙的位置 仿真下 不就知道结果了么

看起来像是两根Open的微带线。在作TLR De-Embeded的时候应该有这种讨论。我想如果你的间隙比较大(相对于波长),频率比较低,中间的coupling作用小,那么就近似于两个Open的传输线,并且相互作用小。间隙的位置会影响各自的谐振频率。应该是有影响的。反之,如果微带线较长,工作频率高,那么就相当于一个电容夹在两根传输线之间,在高频的时候近似于通路,我想位置对s参数的影响比较小。
Pozar的书里面应该有关于TLR的讨论,还有关于微带线不连续性的讨论,建议小编看看。
