有关多个激励的问题
05-08
做腔体激励,在底板上设置了三个不同位置电压激励源,仿真结束以后的我想看三个源的电场分布图,类似fullbook里面magicT那样,结果只能看到一个源的电场分布动态演示图!
起初以为是电接触不好,结果是分别用三个单独的源都可以看到各自的分布图,就是看不到三个一起的效果……
哪位大哥帮帮忙
起初以为是电接触不好,结果是分别用三个单独的源都可以看到各自的分布图,就是看不到三个一起的效果……
哪位大哥帮帮忙
将三个源的馈入功率均变为1W,
此时应该可以看三个在一起的效果
我想应该是没有设置edit sourse那里吧,一般默认是第一个端口是输入,其余的是输出.
确实如楼上所说,要在HFSS>Fields>edit sources 里面设置的
在弹出的窗口里面把 scaling factor 下面都设置成1就是了

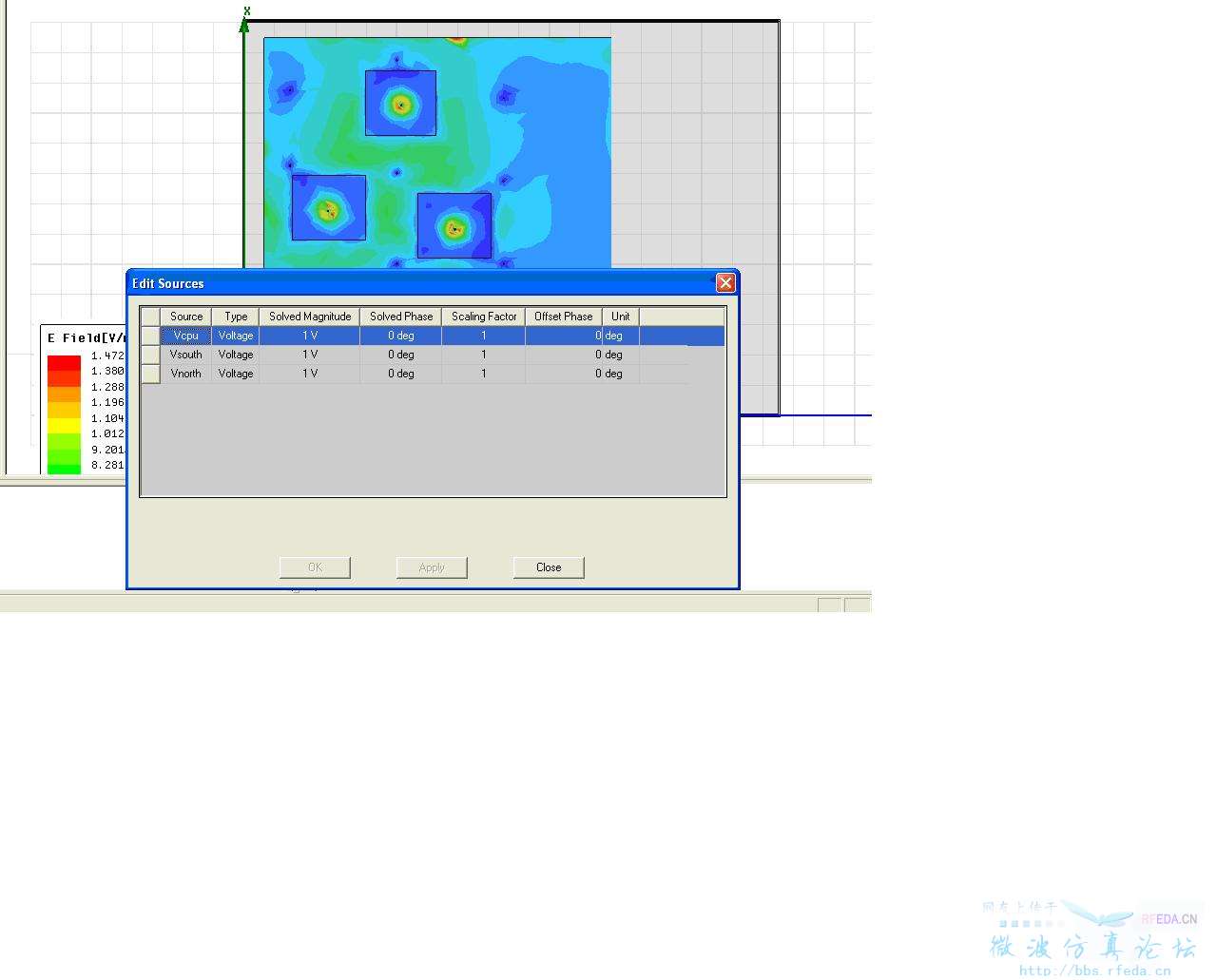

如图所示
谢谢,今天还真帮上我忙了
