弱弱地问下,怎么样画出交叉极化图出来.

怎么样画出交叉极化图出来.
想比较天线的交叉极化的程度,用hfss能不能把它的方向图画出来啊.
请问如何处理,谢谢！

我看到过有的文献是在同一矩形图里同时画上GainPhi和GainTheta,用这个来看天线的交叉极化特性.

我也这么想的.这么画出来的不知道有没有说服力.
文献上那些交叉极化直角坐标图也不知道他们怎么弄出来的.莫非是测试出来的数据画上去的?

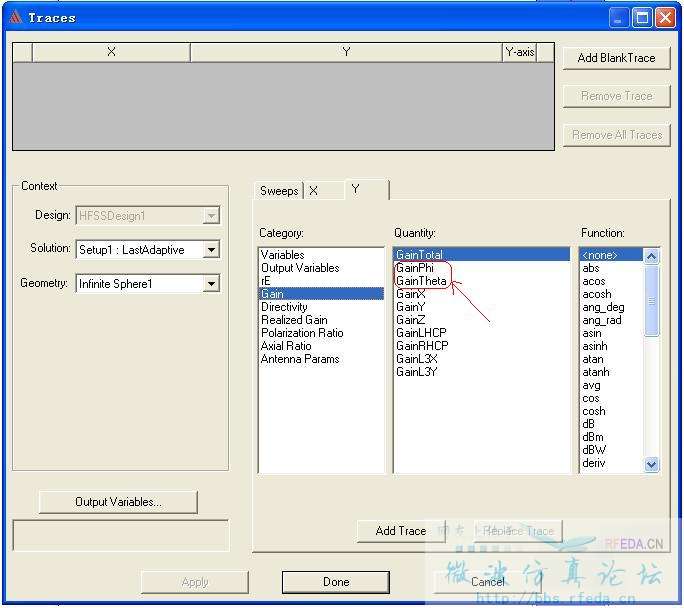

这个hfss里有啊。

把这两个画在一幅矩形图里就行。
能否把文献上传?我想看看你说的到底是什么样子

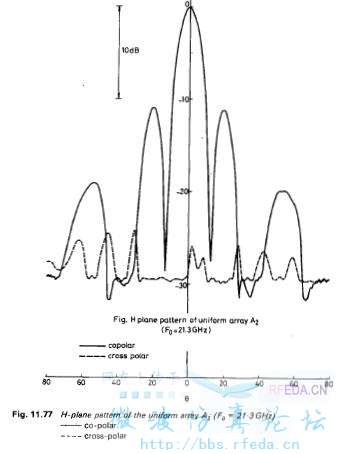

把图放上来请教wwwjjjsss.
问下那个虚线极化图怎么画出来的.万分感谢！

      就用3楼说的那种方法就可以画出来，那个主峰就是方向图主波束，所以画时要在Sweeps里面把角度对准主辐射方向。
    但我想问下：线极化天线如果设计的好的话，用那样画出的曲线就一定相差很多吧?哈哈

我有一个关于交叉极化很奇怪的问题
在很多文献中，交叉极化都是和共面极化一起在一个圆图中给出的
那么请问那个GAINPHI和GAINTHATE是代表这两个吗?
我发表了一篇论文，就是这么给出的
但是我总是觉得不太对劲呢，上面的高手帮忙解释一下好吗?
谢谢啦

这是我的理解.举个例子吧:我仿了一个八木天线(方向性不好,和偶极子没什么两样,只是借这个看极化
)
从图1可以看到天线的放置情况.如果xy面是水平面的话,天线就该是水平极化,这时天线增益就应该主要是GainPhi,而GainTheta应该很小.

下面来验证一下:在主方向上,

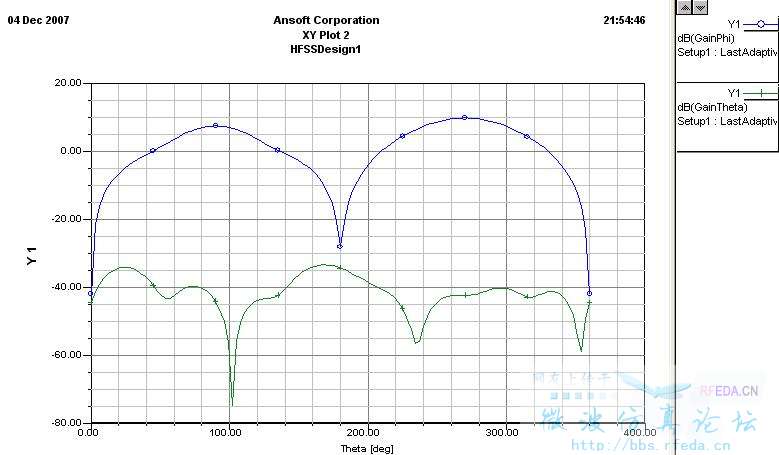

先看主极化,也就是看xy平面的GainPhi,见图2蓝线,可以看到这个分量很大(基本和GainTotal相等).
再看交叉极化,就是看yz平面的GainTheta,见图2绿线,可以看到这个分量很小.
我想这样可以表明天线的极化情况.

to bandzyy:

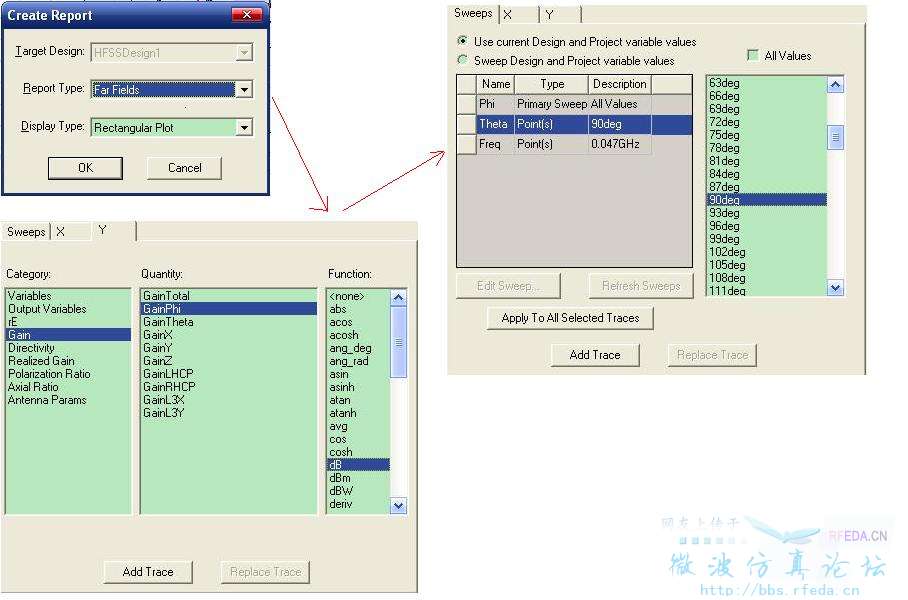

我想你的图应该是这么画的吧.是不是不太清楚操作步骤呢?下面是具体步骤:

GainTheta的方法和GainPhi的一样,不过主扫描面要变成theta,phi设为90.
