铁氧体仿真心得

05-08
本人接触铁氧体器件比较多,也总结了一点仿真经验,好像论坛里也有很多人从事这方面的工作,所以很希望能共同探讨!

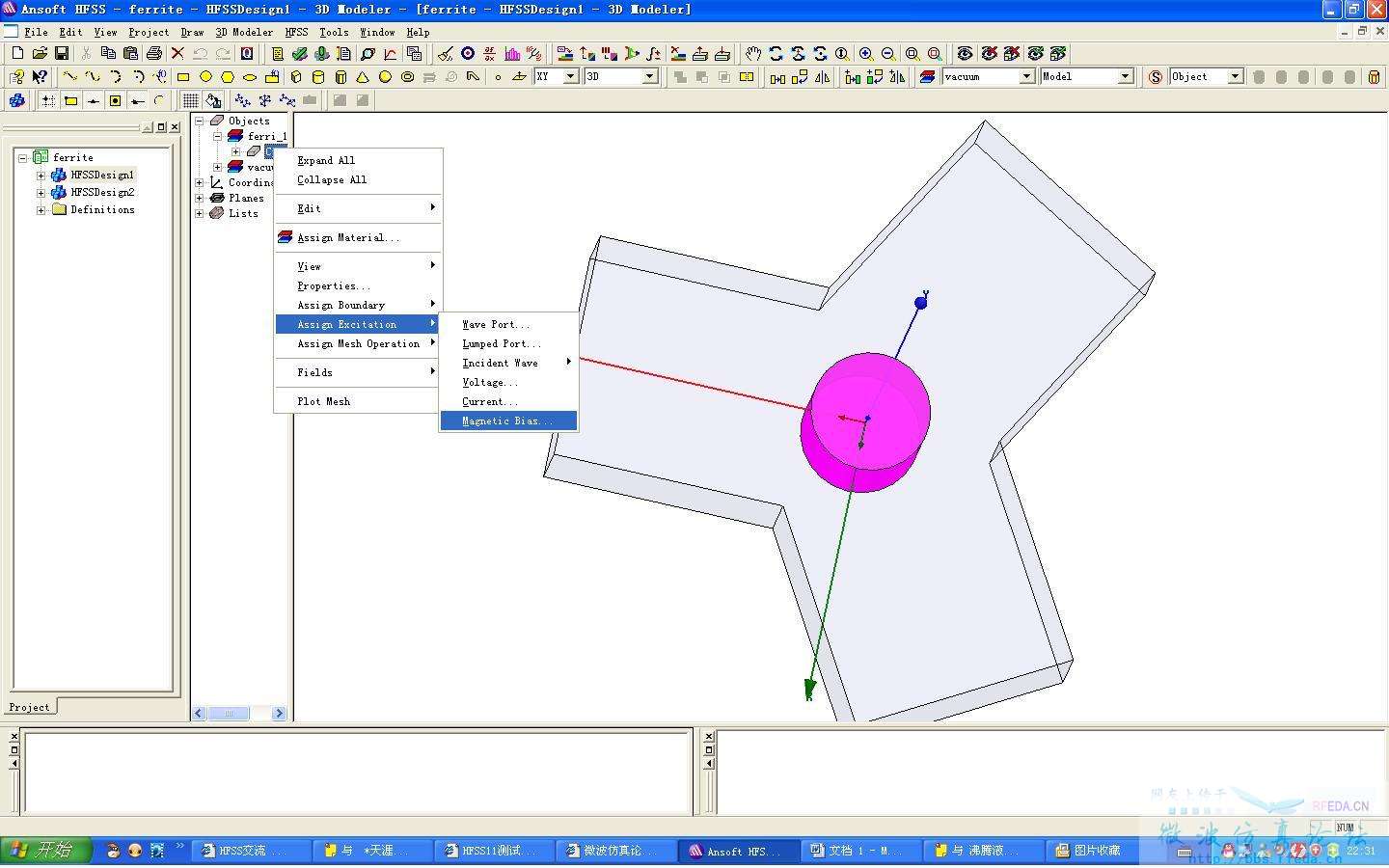

刚接触铁氧体材料的人最头大的就是设置材料参数了,对于铁氧体材料首先必须知道它的饱和磁矩(单位Gs)和介电常数,这也是关键的材料参数。如上面第一个图,其他参数可设也可按默认。其次就是一旦设置了铁氧体材料,求解之前必须给材料加激励,也就是设置偏置场,在Assign Excitation的Magnetic Bias,见第二个图,若是选择Uniform表示铁氧体被均匀磁化,Internal表示磁化强度的安培值大小,这个值是需要根据计算结果进行设定的,一般若设为零,表示恰好抵消内磁场的场强,X,Y,Z表示磁场方向,均为0表示沿Z轴方向,Y为90表示沿Y轴旋转90度,见第三个图。若想按照实际磁化状况则选择Non-Uniform这时你需要用Maxwell3D软件进行静磁仿真,然后将结果按照保存路径导入。
若是还有什么疑问大家可以跟贴,随时作答!




  • 谢谢,还有几个图要处理一下,没有上传好,上传完了加一威望!



    还有3个图看不到呢  后面的三个

    樓主可不可以放一個簡單的例子上來,謝謝啦.

    真希望HFSS11早点发布,我也用一下,爽一把 good

    有图看不了
    hfss11不是已经发布了?怎么说早点,难道是DB

    对阿,我也发现这三个图没有处理好,所以才在最上面贴了图!最上面的三个图就是对应的三个红叉的图。因为昨晚有点困了,所以就没有努力整下去。

    我会尽快给大家发例子上来,因为做的东西都在实验室的电脑上,家里的没有。所以大家稍微等等,还有就是希望有什么样的例子?

    我做了个简单的例子发在另一个叫做铁氧体微带环形器仿真模型的帖子里,因为我不会在回帖的时候添加附件,所以只好麻烦各位自己去找找了!
    http://bbs.rfeda.cn/read.php?tid=3598&u=2920
    wwwjjjsss:
    帮你把那个帖子的链接贴过来了.操作是:点击帖子上方的"推荐"按钮,里面的链接就是该帖的链接.

    正在学习中。小编好人啊。
    能做一个Non-Uniform赋值的例子吗?一直不知道怎么用。


    要用Non-Uniform赋值,你必须还要有个静磁仿真软件,也是Ansoft公司的,叫做Maxwell 3D,将静磁仿真的结果导入即可。

    yjh163163@163.com  我想要一份

    谢谢小编wwwjjjsss,看来很多操作都还要再学习阿?

    小编是否做过块状铁氧体的吸波特性?饱和磁化强度到多少才有明显的吸波性能?

    吸波材料我也很感兴趣,但是一直没有找到突破的地方,要是哪位比较清楚,请参与讨论,谢谢!

    十分支持小编,我最近也在做铁氧体的东西,很想和你交流一下,
    不只能不能留个联系方式,
    我EMAIL:jtat126@126.com

    hfss和maxwell导的时候,要.mxwl的文件,找不到这样的文件哈?
    小编做过hfss里导入maxwell静磁结果么?
    谁在做铁氧体方面的,盼望指教!
    hellochenlj@gmail.com

    对于低场模式的铁氧体环形器的设计 若偏置场设为零,表示恰好抵消内磁场的场强?是什么意思 。偏置场设置为零 仿真结果可信吗。外加偏置磁场又什么来决定

    同求外加偏磁的方法
