HFSS能计算天线的效率吗？

可以.不过还没做过这方面.

不晓得，还没用过此功能！

不晓得啊
应该可以吧
CST可以

可以的！
可以看输入功率、辐射功率、还可以直接看天线效率。
不过要确保模型的正确性，特别是微带贴片天线用PEC跟普通的copper有区别的！
far field->....

请问楼上大哥, 这几天用HFSS计算天线的增益,发现一个问题.
在各计算频点上,空间任一点上,REALIZED GAIN与GAIN的差值为一定值.请问这说明什么呢?谢谢

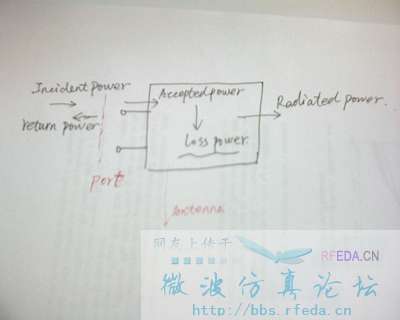

天线的功率传输关系，可以用上面这个图来描述。
从这两个方面去思考：
1、回波损耗S11（或VSWR）
2、天线效率
增益值是没考虑到S11的情况！只计及天线效率。
而相对增益值两个参数都参与计算。
而且，在此频点，S11是一定值，VSWR也是定值。
所以，相差是一个定值的。

恩.谢谢楼上大哥即时的回复.
我们平时所关注的天线效率都是考虑反射的状况. 在某一频点上,不考虑天线的损耗,天线的效率应该是与S11相对应的吧?

不是，你看《天线工程手册》就知道了！
天线增益，是计及天线效率的，天线效率就是radiated Power与accepted power的比值！
跟S11无关。
实际上，手机测试等倒是跟这个理论不一致，它两者都考虑进去。因为这样比较简单。

在hfss中可以找到这样的计算效率的选项

【天线效率】它是指天线辐射出去的功率（即有效地转换电磁波部分的功率）和输入到天线的有功功率之比。是恒小于1的数值。
所以,如qoomd小编所说,天线效率与s11无关.

实习小编：我怎么按你说的那个方法，在HFSS里查看辐射效率，结果都是一些同心的圆环啊，请问是怎么回事啊?

应该可以！
我虽然没有做.
但我的这个项目好象有人做.

你是采用极坐标画的把！
改为直角坐标应该就好了。

這麽耐心的講解，其他論壇還真是少建！希望越辦越好。

天线的效率一般是指辐射功率与输入功率之比
在hfss里面可以看天线的增益和天线的方向性系数
G=EFF*D
就可以看天线的效率了

如果是与天线的增益定义的效率
那么肯定是与s11有关

辐射效率就是口径效率乘以传输效率（馈线的损耗，反射损耗）。

我觉得天线效率应该是一个表征天线自身消耗能量的值,这样还是不考虑s11比较有意义.至于zmhai小编提到的定义,我确是孤陋寡闻了

这个有分工程方法和理论方法的。
工程上没必要去细分S11、yita；所以，工程上所指的效率两个都有起作用。
而理论上，就是分开了。

create report/far field/antenna params/radiation efficiency

realize  gain就是已经把回损对天线增益的影响考虑了进去，而gain不考虑port impedance mismatch
