关于port的两个问题
2 仿真微带天线用wave port或者lump port,有什么区别吗?
1可以,但要加个良导体的cap.
2只要设置正确,两者没什么区别.
楼上正解。
良导体的cap
是什么东西?怎么设置?能贴个具体的图上来吗?
就是盖在waveport上的良导体帽儿.不需要设置,加上就行.
感谢楼上的
加金属冒的原理是什么,为什么要加这个东东?望高手指点一下
http://bbs.rfeda.cn/read.php?tid=3128&u=2920
看flyrock的一段回复.
本人认为如果waveport不是和求解区域重合,也就是在求解边界之内就必须要再waveport处加一个PEC的cap,要不然waveport两端都有介质,软件无法确定电磁波得传播方向,因此不能计算。而若是在传播方向相反的方向加了CAP,则电磁波在这个方向就是全反射,则波自然是向另一个方向传输喽,至于大小,一般与waveport一样大或者大于,厚度任意,大于0就行,反正这部分是不会参与网格剖分的不会影响计算速度。
如果waveport在辐射边界内部,说白了只需要在waveport下面接一个小的PEC金属柱封住它
听说lump port基模是TE10,不能提供TEM波?那么在仿真同轴线时加lump port不就出问题了吗?因为同轴线支持TEM模式波传输。希望高手解答下啊!
fullbook里对wave port的解释好费解啊
那位高手用简单易懂的语言给描述下吧
虽然不太懂,还是觉得各位大侠讲得好
我的怎么wave port 根本不能设置?
wave port就是从这个端口看进去就像波导一样,端口附近结构突变要加金属帽,端口在内部要加金属帽
这个贴子好,必须顶起来,
那位该人回复一下10楼那位MM的问题
最好的办法还是建议你看看help文件吧呵呵
对呀,不明白。

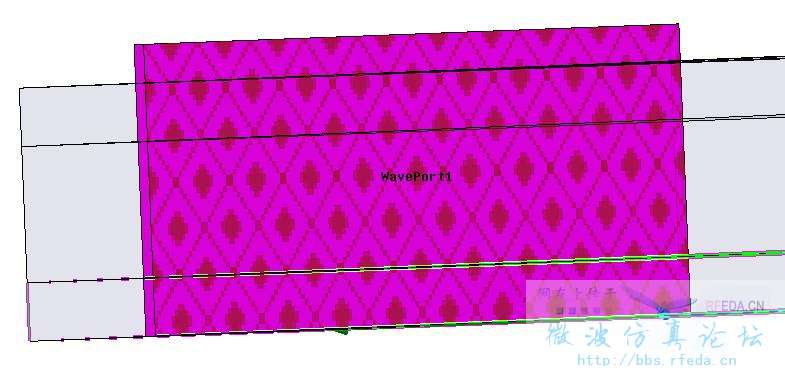

这样设置激励源有什么问题?
请问tianke,我加的cap大小与waveport 一样大,但厚度不同时S11变化较大.
我试过10mm厚度和1mm厚度的情况
S11变化了10个dB左右.
我的模型是一个加带装线的手机贴片天线,外面是Airbox辐射边界.
不知tianke有什么高见,请指教!
先谢谢了.
