HFSS能不能仿真出微波腔内部的场型?如给出TE011模的分布?
05-08
请问朋友们,HFSS能不能仿真出微波腔内部的场型?如给出TE011模的分布?
谢谢大家的帮助!
谢谢大家的帮助!

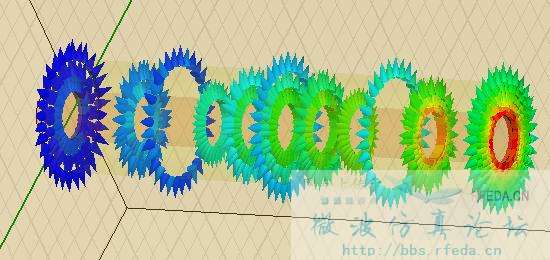

可以,点腔体模型右键Field-->E-->magE,vectorE都行,在Field overlay展开E Field右键修改属性可以修改场图效果,主要是marker/arrow和plots两项,比如下图中的同轴线TEM波
能不能把微波腔所有可能的模式都分别仿真出来?比如te011,te111,。
HFSS可以自动地区分上述这些模式吗?
我觉得第一个是可以的.第二个,呵呵,hfss好像还没有那么智能
这个应该不能吧 我觉得你可以根据微波书上的公式计算截止波长,然后计算频率,这样你就可以大致的根据模型的频率对比 判断出到底你的波是哪一型的.
能,可以的,我以前算过几个模式,你多设置几个频率算算。
在fields菜单的magic E等参数设置得到的结果只是显示笼统的电场E(或者磁场H)的强弱图,怎么才能够显示微波腔内的不同的模式图?
