ADS中导入ALLEGRO文件

05-08
在PCB EDITOR中安装ADS script时报错了,我的ADS2009    CADENCE16.3 在安装完重启PCB EDITOR时报错,出现WARNING:Can not find out fragment for adfi  commands:
loading new menu file:...................faild求知道的大侠指教下。
我以前用ADS2011安装的时候没有报错的

用户被禁言,该主题自动屏蔽!

木有出现EXPORT TO ADS菜单...

用户被禁言,该主题自动屏蔽!

和小编一样 软件版本都一样 出现了同样地错误

灰常感谢已经解决了azn2004

学习一下...顺便求附件

按照3楼童鞋给出的安装步骤:
1, make sure you have installed ADS2008 or later version ADS and allegro 15.7 version.
2, copy  attached  allgero.men to  <allegro_install_path>/share/local/pcb/menus.
3, copy  attached allegro.ilinit to  < allegro default project path>/ pcbenv
4, add environment variable HPEESOF_DIR
right click “my computer “, choose properties-> advanced -> environment variables and add a variable HPEESOF_DIR= your ADS install path( e.g. C:\ADS2008)
5. if your allegro is 16.0 or later version, you need to add another environment variable HOME
HOME= your allegro default project path
Now try to open allegro and you should see a menu “ export to ADS “.

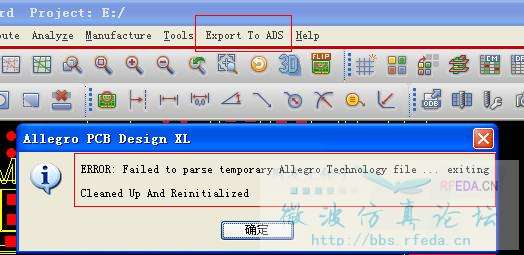

打开allegro后也出现了export to ADS菜单,点击export to ADS->set up后弹出error【具体错误内容明天截个图】 。我的ADS是2008U2,allegro是16.3的。
哪位高手有更详细的资料啊?



错误里提到Reinitialized,难道是我的.ilinit文件出错了吗?如附件
高手帮我看看呗。感谢!

顶起来顶起来顶起来顶起来顶起来

求真相,搞不定啊

看看,学习下

不知道能不能用在16.5中

下不了啊?

我也一直出錯!
