关于ADF4107锁相环的问题
05-08
求各位大神帮忙!小弟最近在调一个锁相环本振电路,所用芯片是ADF4107(鉴相器)+HMC358(VCO)+三阶无源环路滤波组成,环路滤波的各元器件的大小用ADIsimPLL Ver3.40计算得到。预输出频率为5.83GHz,在程序和外部参考时钟都没问题的前提下,依然出现失锁现象,频率老是在5.92GHz附近漂,不知道哪位高手可否提点建议,是什么原因引起的失锁,谢谢!
不懂 友情帮顶
友情帮顶 友情帮顶
应该是PLL的输出电压经无源滤波器时,被+5V短路了。你可用万用表量一下,就知道了。
正常是先量一下PLL的供电情况,是不是正常。Rset引脚出来的电压,是不是正常。
电压都正常啊,Rest脚的电压为0.58V左右,按照VCO的V/F曲线可以看出就是Vturn电压有点高但是怎么调环路滤波都不太管用!
确定程序没问题吗?设置MUXOUT为参考分频,看看输出是否正常。
另外,最好把原理图放上来看看
其他的店能锁住吗?
给的状况描述比较模糊 还是有些图片 好分析些啊
那个点都锁不住工作电压都正常,就是Vturn电压有点偏高,换了几次环路滤波都没有明显的效果

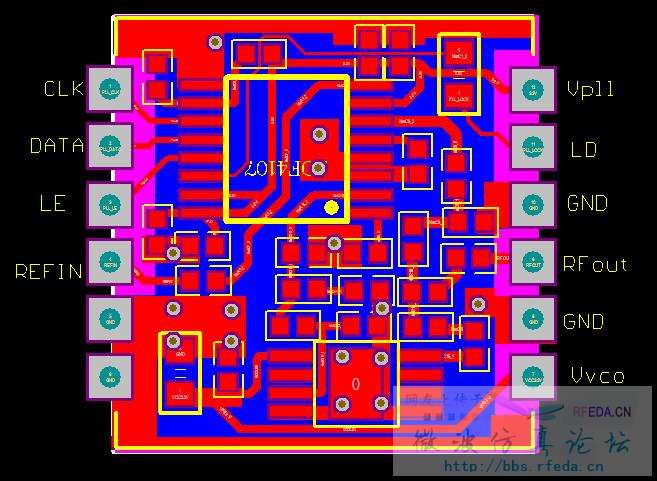

9楼有我的原理图和PCB图,看看是不是设计有问题
