求助:ADS的导出s参数文件和balun仿真问题
05-08
求助:ADS的导出s参数文件和balun仿真问题
本人想将s参数文件导入cadence,但发现cadence仿真出的结果和ADS的差距有点大,我不知道是不是仿真步骤有问题,请高手指导:

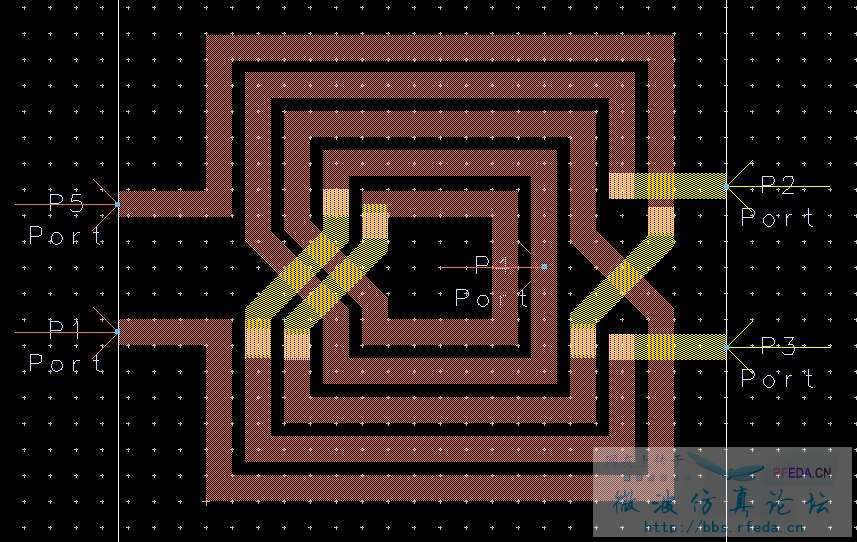

1.momentum仿真的端口应该如何设置?我将P1设置为single(50欧姆),P5为ground referrence,其它三个端口都为single(50欧姆),不知这样对不对?
2.在电路图中,我将P1的阻抗设置为非50欧姆的阻抗,P4则接地,不知这样仿真有没有问题?
3.momentum和电路图仿真有什么区别和联系,直接用momentum仿真和生成符号导入电路图再仿真对生成的snp文件有没有影响?(用在具体电路中,输入和输出阻抗可能不是50欧姆,我担心仿真结果会影响)。
4.在导出snp文件时,如果导入电路图的snp文件会报错:Port Z not the same for all ports. Please normalize data to a single impedance using the measurement equation 'write_snp()'。如果导入momentum的snp文件则可以。我仔细看一下,momentum导出的是s4p文件,而电路图因为将P4接地,默认为s3p,我不知道是不是因为端口不一样的缘故
本人想将s参数文件导入cadence,但发现cadence仿真出的结果和ADS的差距有点大,我不知道是不是仿真步骤有问题,请高手指导:
1.momentum仿真的端口应该如何设置?我将P1设置为single(50欧姆),P5为ground referrence,其它三个端口都为single(50欧姆),不知这样对不对?
2.在电路图中,我将P1的阻抗设置为非50欧姆的阻抗,P4则接地,不知这样仿真有没有问题?
3.momentum和电路图仿真有什么区别和联系,直接用momentum仿真和生成符号导入电路图再仿真对生成的snp文件有没有影响?(用在具体电路中,输入和输出阻抗可能不是50欧姆,我担心仿真结果会影响)。
4.在导出snp文件时,如果导入电路图的snp文件会报错:Port Z not the same for all ports. Please normalize data to a single impedance using the measurement equation 'write_snp()'。如果导入momentum的snp文件则可以。我仔细看一下,momentum导出的是s4p文件,而电路图因为将P4接地,默认为s3p,我不知道是不是因为端口不一样的缘故
哪位大侠能指导一下啊!
这个有点高深,期待牛人指导。
