如何在ADS中查看PA的效率

呃，没有人回复啊，看来是我问的不够清楚啊。我是想问，比如，是不是要在数据显示窗口敲入什么公式?或者是要调用什么控件?是否要设定索引列表?或者是用其他的什么方式?

数据显示窗口敲入计算公式

嗯，那Pdc如何获得呢?

pcd插入电流表测电流，然后写公式计算

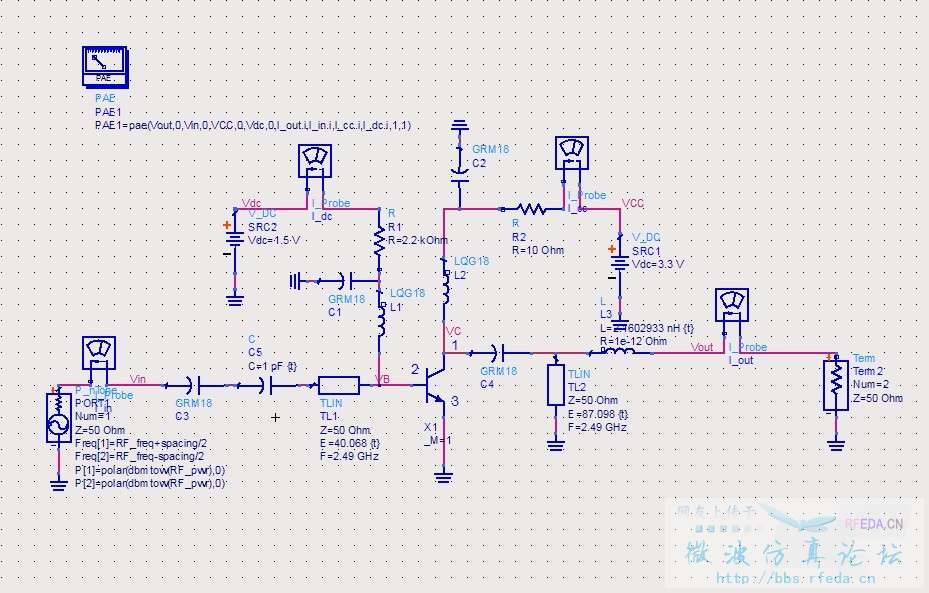

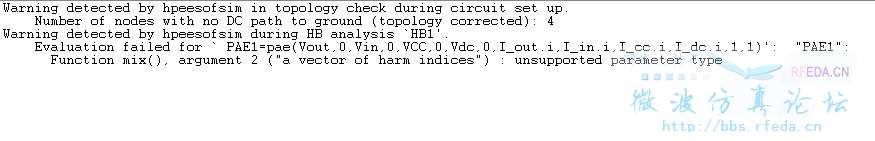

嗯，我参照ADS里面的例子做了如图设置，可是却报错说数据格式错误?想劳烦你帮忙看看行不?

截图不够清晰，看不清楚啊

看不清呢上面的图，假设你原理图参数设置没问题的话，在DESIGN GUIDE里面有个AP，里面在选择1-TONE，点击里面有PAE,和P的就是了

在结果图中，输入如下公式，我没用过插件，都是自己写公式。
VDC=exists('real(Vdc[0])')
IDC=exists('real(I_dc.i[0])')
PBIAS=mag(VDC*IDC)
Vcc=exists('real(VCC[0])')
ICC=exists('real(I_cc.i[0])')
PCC=mag(Vcc*ICC)
PIN=mag(0.5*real(Vin*conj(I_in.i)))
POUT=mag(0.5*real(Vout*conj(I_out.i)))
PAE=100*(POUT[1]-PIN[1])/(PBIAS+PCC)

呃，我看那个设计引导里面的例子是用的FET管啊。我用的是BJT管，也通用吗?

好的，非常感谢！我试试。
