NEC ADS Design kit仿真问题请教
05-08

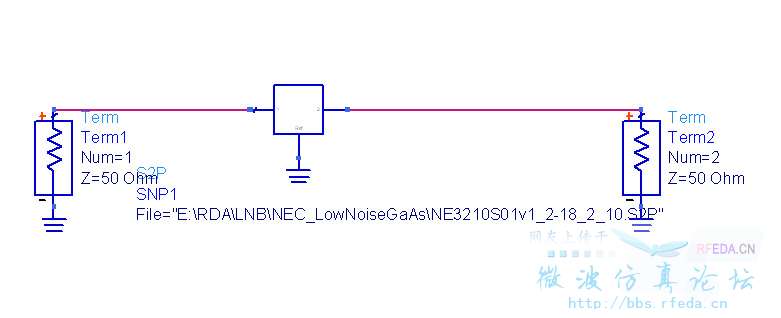

本人想用NEC的管子做LNA,先从NEC的网站上下载了low noise GaAs 芯片的ADS design kit 和s2p文件,现在碰到的问题是用安装好的design kit 里的spice模型仿真的噪声系数和用S2P文件仿真的噪声系数差别太大,用S2P文件数据仿真出来的和芯片datasheet的比较一致,而用Spice模型仿真出来的很差,不知道什么原因。
说明一下:我仿真的是NE3210S01,S2P文件是偏置Vds=2V,Id=10mA数据。Spice模型中Vds加的是2V,Vgs=-0.52V,偏置条件跟S2p文件是一样的,可就是SPICE模型仿真出来不对。朋友们有碰到过的请赐教啊。
说明一下:我仿真的是NE3210S01,S2P文件是偏置Vds=2V,Id=10mA数据。Spice模型中Vds加的是2V,Vgs=-0.52V,偏置条件跟S2p文件是一样的,可就是SPICE模型仿真出来不对。朋友们有碰到过的请赐教啊。
我个人认为S2P文件太理想了,Spice模型包括了封装电感这些在里面,更接近真实值
这个肯定是有问题的,因为噪声标称值是0.34,SPICE仿出来是1.08,这个数值肯定是错误的,这个别人实际做出来整个接收机的高频部分(中频前面)NF都才0.8,
低噪放仿真应该使用S2p的,因为默认管子小信号工作状态是线性的.
用户被禁言,该主题自动屏蔽!
问一下小编用的design kit 是怎么导入的? 用的什么版本的 ads? 我的2011版本没法导入,求指导。
学习一下。
一样的问题,哪位大牛能指导一些!非常感谢!QQ446498988
