ADS仿真能否添加实际的电容电感元件
05-08
我之前没怎么用过ADS,但是现在要用它仿真一个3dB的定向耦合器,在耦合器的四个枝条上都加载集总电容电感元件。

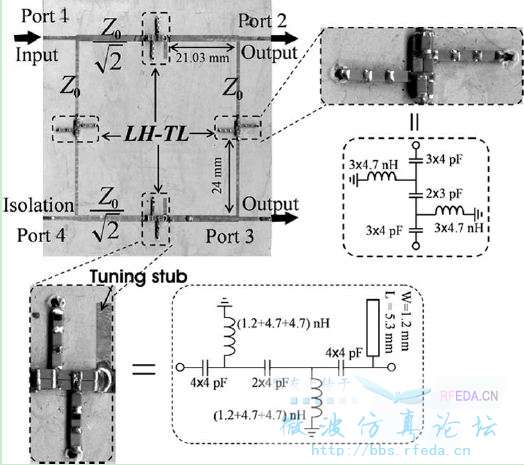

实际电路图片如下:
我按文献里给出的电容电感的值在ADS中加入相应值的集总元件,仿真出来跟文献上的方法差别有点大,所以我在想是不是因为ADS没有考虑实际的贴片电容的寄生效应。如果想要仿真结果更加真实,应该怎么选择电容电感元件。本人ADS菜鸟,希望各位高手们指点一下吧。
实际电路图片如下:
我按文献里给出的电容电感的值在ADS中加入相应值的集总元件,仿真出来跟文献上的方法差别有点大,所以我在想是不是因为ADS没有考虑实际的贴片电容的寄生效应。如果想要仿真结果更加真实,应该怎么选择电容电感元件。本人ADS菜鸟,希望各位高手们指点一下吧。
问了几位学长,找到方法了,原来是用murata。唉,菜鸟问题大家都不屑回答啊。我自己结束问题吧。
谢谢小编分享经验,有师兄真好
我最近做带通滤波器,用ADS自带的集总元件跟用MuRata里面的仿真出来差距很大,非常头疼如果MuRata的结果是真的,滤波器Insert Loss太大没法用
到了微波频段怎么可能还直接用电感电容的理论模型呢。如果你实际用murata的电容,可以用murata的模型。如果用别家的,也不会很准,但肯定比理想的模型要好。如果觉得murata的电感电容Q值不够,有高Q值的。例如ATC的,如果仔细研究过的话,会发现每个容值的电容都有一个S参数文件,那才是最准确的
