ADS2009射频功放设计-请求高手指点
05-08
老师给的任务是让我做个射频功率放大器,不仅仅是设计仿真,要做出实物,之前做了一个LNA的仿真,也是把别人做的东西做了一遍,没有做实物出来,现在要做实物出来进行调试,第一个问题就是管子型号的选择,所选的管子要有ADS的仿真Model,并在市面上易购得的,参数方面的没什么要求,现在入门的常用管子有哪些呀?求指点!
我在书上看的是MRF9045,因为我的软件版本是ADS2009的,9045的Model用不了,freescale网站上有好多的管子,不知道选哪个管子好!
我在书上看的是MRF9045,因为我的软件版本是ADS2009的,9045的Model用不了,freescale网站上有好多的管子,不知道选哪个管子好!
MRF7P20040H
f:2010-2025MHz
模型较准确,不过效率性能不太好
专用于doherty结构
怎么我的2009能仿9045呢?
我的MRF9045的Design_kit安装不了,然后再论坛里看了说是ADS版本的原因,然后我再freescale网站上看有一个MRFE6S9045,这个可以安装,然后试了下可以用,那这两个管子我不知道区别在哪儿?后来在论坛上看到一个“ADS中负载牵引的一些心得.pdf ”,它里面用的是MRF6V2300,里面有很多地方看不懂,现在也是一个人在摸索,好郁闷啊!
doherty结构,这个还不怎么懂,这个管子是哪一类功放呢?我现在就只做个简单的AB类功放就行,熟悉整个设计方法和步骤,MRF7P20040H可以做吧?
选管子之前先确定几件事情:
1.工作频段
2.增益功率要求
3.供电电压
4 尺寸
etc。
然后才好选管子
找ADS的仿真模型去哪个网站上找啊 ,谢谢各位大虾!
先把你要的指标明确才能着手选器件!

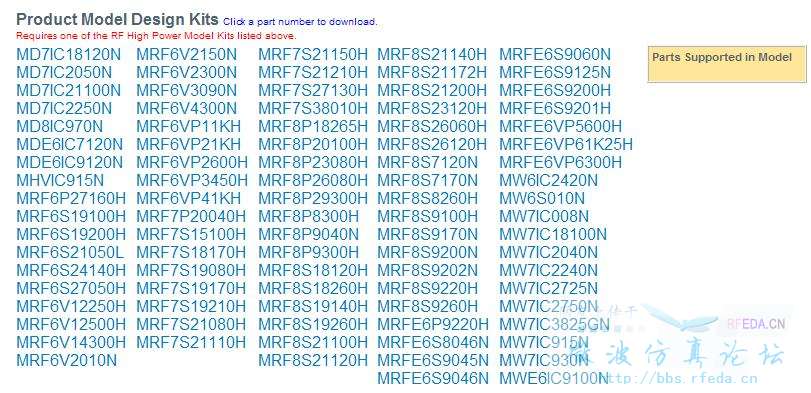

请问,小编的图片来自哪里啊?
到摩托罗拉网站直接下载管子模型
你的是怎么能仿的?求指点
同求指点
安捷伦官网有仿真元素
晕死,你这满无目的怎么选管子?先确定指标,根据指标去选管子。既然你老师叫你做一个实物出来,那肯定是要有指标的,不可能盲目去选
