ADS layout 中材料设置问题
05-08

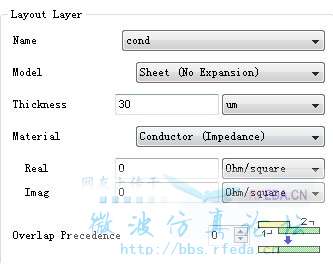

各部前辈好,我想问下ADS中,conductor(sigma)和conductor(impedance)有什么区别,我的材料是铝,实部和虚部应该怎么填,谢谢了
一个是输入金属的电导率(sigma) 铝3.45e7
一个是输入金属的方块电阻(欧姆/square)这个可以估算,如果有实际工艺的测量数据,一般输这个,毕竟不同的工艺电导率还是有差异的
太感谢了!
