CST MWS增益优化求助

我也想知道.。急呀。

还有我，找了很久了，没人知道哦?

我怎么觉得这个好像是很简单的啊。你们都用什么版本的?我没用过以前的，但是2009和2010版在优化目标里选择就行了啊。

楼上的，详细说明下，我用的是2009

哦。原来没有直接的。
可以定义那个0D Result，在后处理里找Farfield，里面有gain，具体的自己试试就行了，我没试过，但我觉得应该不难。

2楼的连自己试一下都不愿意么?我和lantianyi都没有这么用过，但是只要你自己试一下就能确定该怎样设置。
就像lantianyi说的，goals里选0D Result...，在打开的后处理模版里选0D Result -> Farfield Result，Plot Mode依照你的需要选"Gain(IEEE)"或者"Realized Gain"，其它的参数设置留给你自己摸索了。

你就这么肯定我没试么?

我正在试，仿真要时间的……我有那么懒吗?貌似没有那么懒

这个问题个人琢磨了很久，CST之前的版本之前的可能提供了根据将0D Result的结果作为优化目标值。
但是到了CST2009以后，发现貌似没有这个功能了。而是提供自定义VBA优化宏，允许编辑优化函数，从而实现任意的目标优化。但是要求使用者会VBA宏。在CST的帮助文档中有这个例子。
目前已经可以编辑优化代码用来优化单元的3dB波束宽度以及前后比，交叉极化等指标。
我只能提供这些信息给小编，希望小编认真去探索。
至于提高天线的增益首先得从理论上把握，建议用方向性系数代替增益作为优化目标值。因为增益低可能是阻抗未匹配好。尽量将辐射参数优化和电路参数优化分离开来。

在试就好。设置只是两三分钟的事情。

通知：搞定！就是5楼那种方法，谢谢5楼的兄弟啊

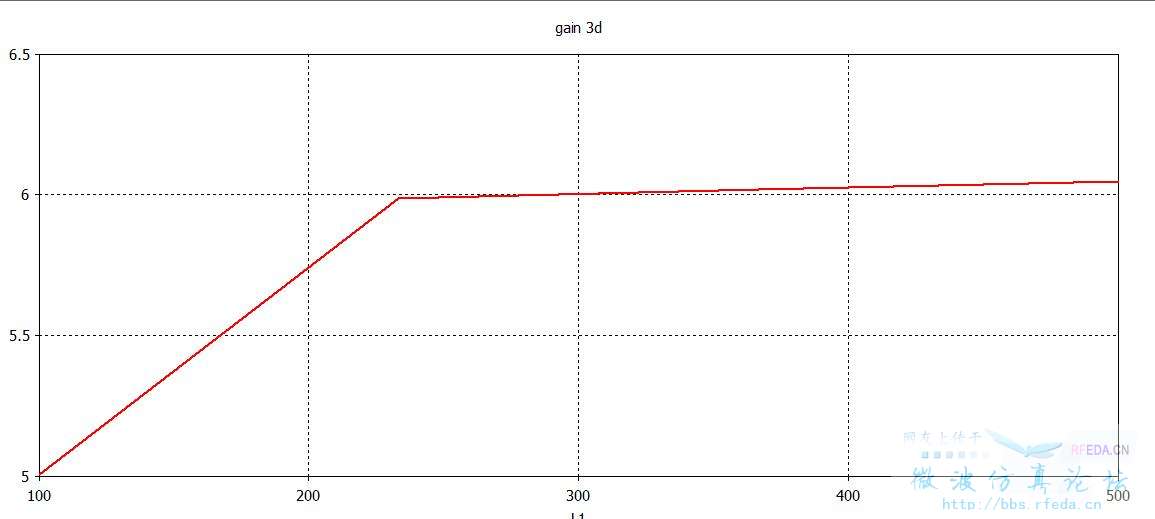

附截图：

疑问
CST帮助文件里面不是说了"Gain：******Note, that power flowing out any port is not considered as accepted by the structure.”
"Realized Gain:The realized gain is defined by gain * (1 - S11^2), it includes the impedance mismatch loss."
Realized Gain才没有考虑失配，这个和HFSS的定义一样

Realized Gain 考虑了失配，打错字了。

感觉cst版本改变，相应的后处理模板也变化了。比如09版的Template Based PostProcessing里面没有天线增益，而2011、2010版本的都有，也就是小编说的可以对天线的增益进行优化设置。而2009版本的有对滤波器谐振单元耦合系数的处理模板，而2011的却没有。这些至少在我尝试的时候是这样的，当然也可能是隐藏的很深我没找到。欢迎大家指点。
