CST设置端口时出现与坐标轴不平行的情形
05-08
CST和HFSS中的模型是一样的,激励所设置的面垂直于Z轴、且与x,y夹角45deg,
而在HFSS是可以设置激励源并进行计算的,

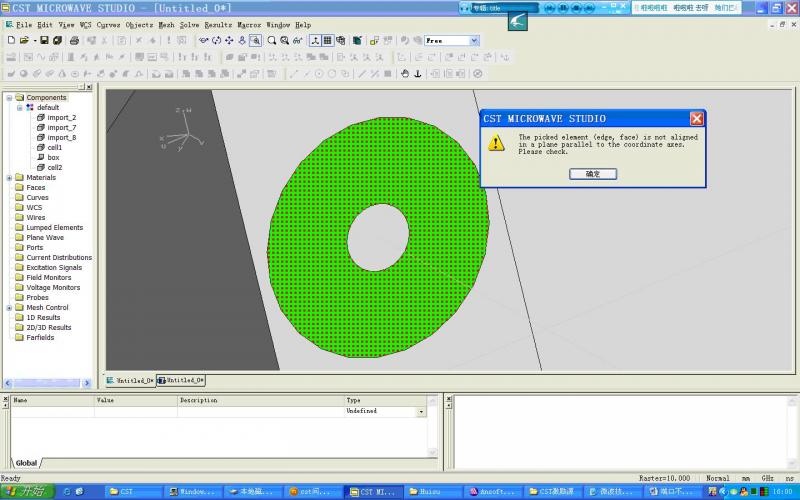

而在CST中,却提示选择的元素(面、边)与坐标轴不平行,
使用uvw坐标系,旋转45deg后依然出现相同的提示,
哪位大侠给点指点?!
Ansoft HFSS中模型位置
HFSS中lumpport设置
CST中Waveguide Port设置
而在HFSS是可以设置激励源并进行计算的,
而在CST中,却提示选择的元素(面、边)与坐标轴不平行,
使用uvw坐标系,旋转45deg后依然出现相同的提示,
哪位大侠给点指点?!
Ansoft HFSS中模型位置
HFSS中lumpport设置
CST中Waveguide Port设置
我以前也碰到过这种情况,不知道怎么解决,期待高手出现啊
用频域仿真可以的。
频域仿真用什么激励?!
现在连激励源都没法加载
