设计满足下面指标要求的波导双工器:
频率:发射21.0~21.6GHz
接收 31.0~31.6GHz
电压驻波比:小于等于1.2
收发隔离:大于等于25dB
极化 :收发均为线极化 (发射垂直、接收水平)
除了计算波导尺寸外,还需计算哪些参数?在实物中,圆波导中有一膜片,请问应根据什么选择尺寸?
频率:发射21.0~21.6GHz
接收 31.0~31.6GHz
电压驻波比:小于等于1.2
收发隔离:大于等于25dB
极化 :收发均为线极化 (发射垂直、接收水平)
除了计算波导尺寸外,还需计算哪些参数?在实物中,圆波导中有一膜片,请问应根据什么选择尺寸?

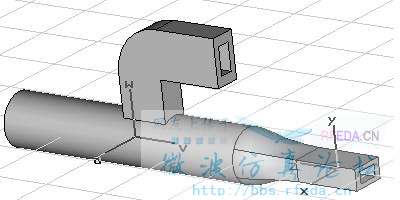

这是一个正交模转换器
最主要设计的是圆波导到上面那个的矩形波导之间的耦合口尺寸
膜片的作用是获得更好的隔离度,调整膜片的端口里耦合口中心的位置
谢谢,帮大忙了
