CST如何加静磁场
05-08
我想在我的仿真环境里加一个静磁场,请问该如何加?谢谢
呵呵我比较笨不是十分理解小编的意思
小编是不是就是想设置一个导磁率固定且无源的环境?
那在background material properties选项里应该就能解决吧
谢谢。只是我的源是微波的,磁导率在高频是有色散的。我不太了解这个色散该怎么设置。
cst里面怎么外加磁偏呢?
这个问题,了解一下
CST中背景似乎是不能设置色散的,只能设置固定磁导率以及介电常数

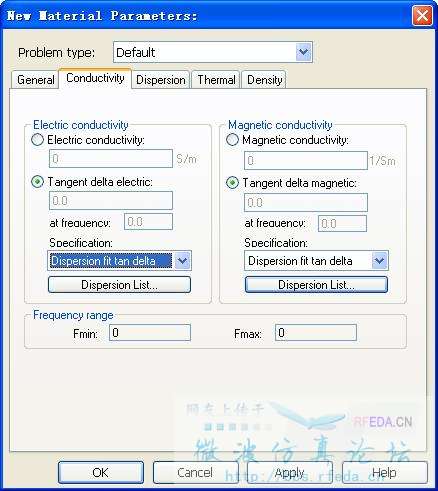

但是材料可以设置色散,请见下图
切换到材料设置的conductivity中,将单选项设到损耗正切角,照上设置就可以了,然后色散曲线的话要自己手动一个频点一个频点设置,右边的磁导率也是同样的设法
永磁体这样的磁场源应该怎么加呢?

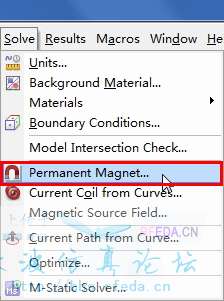

在EMS中,
solve - permanent magnet
学习了,不知道微波工作室能不能加。
不能。静磁可不是微波工作室的领域。
cst里面怎么外加磁偏呢?
微波工作室在EMS中, solve - permanent magnet静磁场永磁参数设置怎么老出现
电流源数据,搞不清楚,怎麽设置磁能积,矫顽力等
学习了。
