cst里如何输出S参数的实部和虚部?

05-08
能够输出S参数的大小,但实部和虚部信息怎么得到呢?

可以把CST结果文件中的关于S参数的幅度和相位的文件提取出来,计算得到S参数的实部和虚部!

难道没有什么设置直接输出吗?HFSS里就很方便输出实部和虚部的。

我也很着急的!CST应该早就注意的这个问题了!

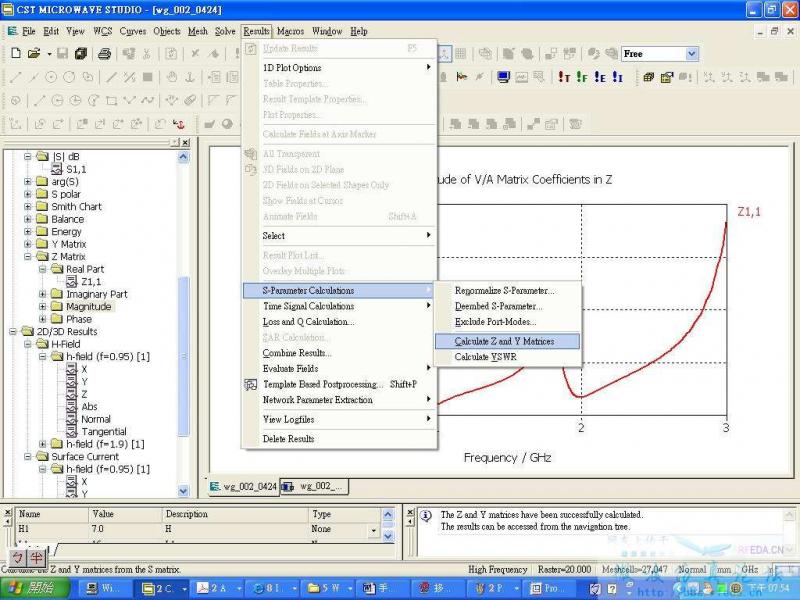

Results---->S-parameters calculations----->calculate Z and Y matrices
OK


上面解释的很详细!这些都是基本的,不要怀疑软件功能的优良性,很多时候是你自己不会用
