哪位大侠知道微波吸收负载怎么仿真?
05-08
主要是吸收负载的电参数是什么?谢谢指教!
就是匹配负载,一般用50欧负载即可
个人想法:
我以前也做过几次的负载的仿真,方法也很多.大体上我主要是这样做的
1)当做频带很小的负载的时候,我经常用设置阻抗边界的办法来实现,方法也很简单,我们把阻抗值设置为变量,然后通过参数扫描,观察其驻波的变化,我以前做过可以把他控制在1.05以下,这是很好的方法.
2)仿真负载的办法.我们可以通过改变材料的介电常数和损耗正切值的办法来做匹配负载.也许在现实中找不到这样的材料,但是在仿真中我们可以这样用.
3)利用PML边界也可以做匹配负载.这种办法我也用过.
以上三种办法我认为第二个办法是最好的.小编可以自己去尝试下.
PML是很理想的情况,事实上如果不考虑偶合的时候是可以用的,但是我们的吸波材料不可能完全吸收,而且频率不一样 吸收的效果是不一样的!
你最好设置多层介质.使用不一样的颠倒率和介电常数,可以很好的模拟现实的吸波效果
谢谢各位啦!我也试着做了点仿真,发现好像传导率的大小对结果影响比较大,想想平时用的负载大都掺杂了碳粉,不知是不是主要为了改善传导率呢?还有一种常用的负载材料叫羰基铁,不知各位听说过没有?这种材料有没有什么固定的电参数阿?我只知道氮化钽在HFSS中是有的。
羰基铁的电磁参数:介电常数30,磁损耗0.53,这也是别人给我的,仅供参考哈
哪位有大侠知道氮化钽的参数啊

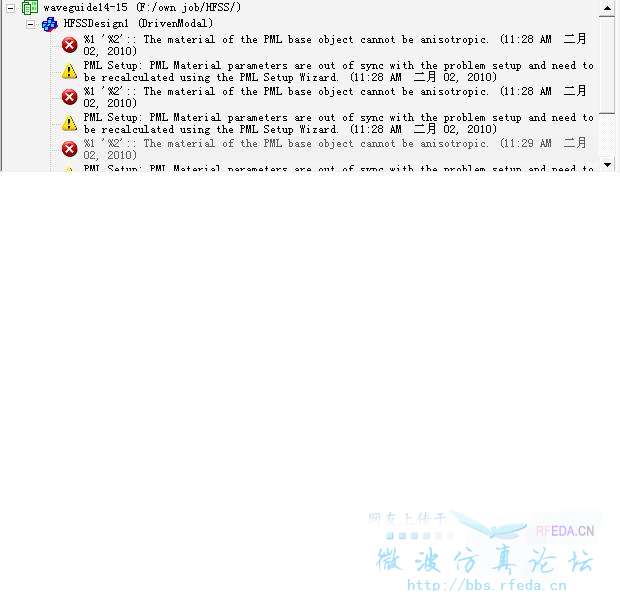

我在仿真波导吸收负载时设置PML边界中经常出现这样的错误,请教高手应该怎么修改啊
