请教一下flyrock,那根据第4步骤,是不是可以创建一个体,求体的场强啊。

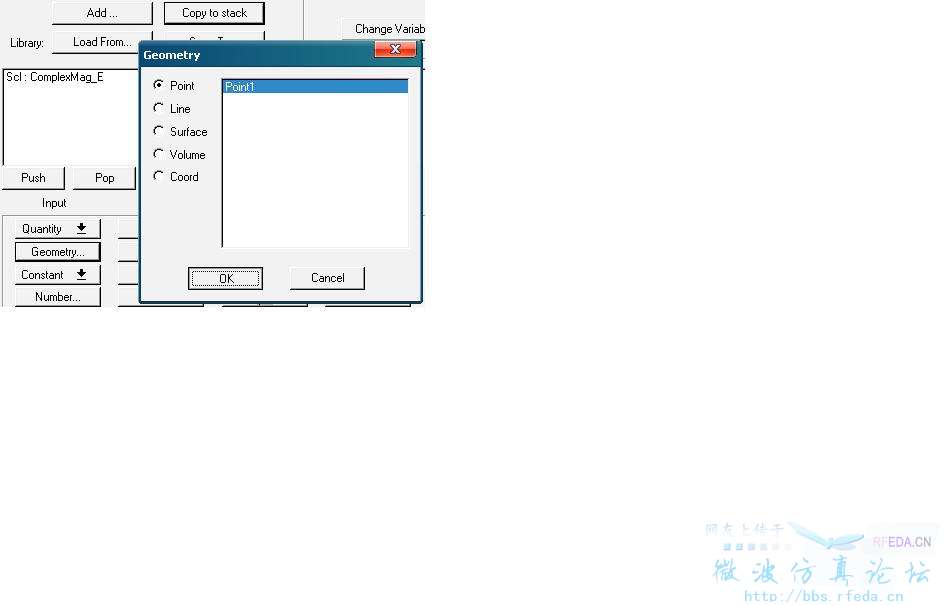

因为看到上面有多个选项:point ,line ,surface, volume
谢谢LZ,希望能讲解一下怎么用场计算器求积分等运算
刚才用HFSS用户手册上的那个Magic T的例子试了一下,执行到取值那一步总是出错,
“Error in performing operation”
不知是怎么回事,
因为线面体都是二维以上的结构,没办法单独求场强,可以用场计算器求场积分,比如求电压、电流或功率的时候。如果是求场分布可以直接在field中plot出来。
积分运算就是在标量运算栏中的那个积分符号,比如对poynting的实部进行面积分即是面上的功率。语法结构不难,和数学运算的过程很相似,可以自己摸索一下。
楼上的大概是语法错误,value是对单点的取值,而且只能是双精度值,可以取矢量的一个分量或复数的一个部,不能取整个矢量或复数,请检查一下计算公式。另外,场计算器的操作只能在求解区域内实现。
相当专业的答复。
谢谢flyrock
小编,请问下,可以看固定点场强随频率的曲线吗?现在看到的只是一个频点的场强。
是啊,场计算器是个难点。老算错,哪位高手指点指点,谢谢
问一下:这个新建的观测点一定要在HFSS计算的那个盒子里面是吗? 那我如果想看看比如三米远的地方某一点的场强大小,那个盒子要弄很大,把它包在里面,对吗?
再问一下:那个新建观测点的几何特性,电气特性怎么描述呢? 利用画图工具的球体?还是……
谢谢了
请问怎么联系LZ阿?
大牛,想请教你一些问题,急用
我的联系方式:luogang1981@163.com
msn: xialibaren05@hotmail.com

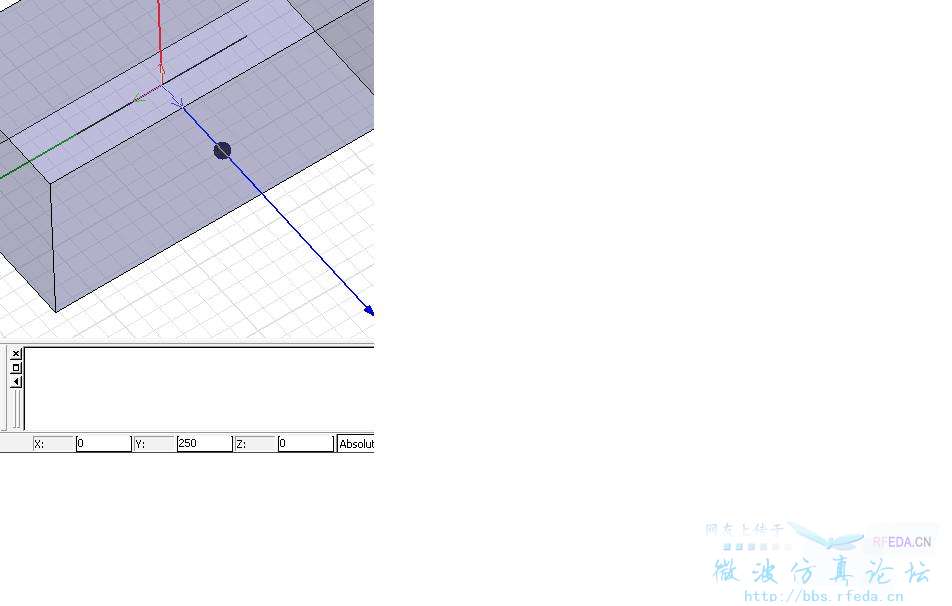

已经找到draw point 了,原来就在画图窗口里,原来理解错了
不过想再问一个问题,HFSS里面好像不能画一个球面阿
我的想法是计算比如一个腔体在离他三米远的那个球面上,观测哪一点的场强或者辐射最大
不知道有什么好的想法?建议?
如果是远场的话,看增益就行吧.个人看法,不知对不对.
远场没办法用场计算器提取,wwwjjjsss建议的用增益换算的方法应该是可行的。
xialibaren说的观测球面上电场的最大值,用场计算器实现起来比较困难。不知道你的工作频率有多高,我想如果能够保证远场并且球半径很小的话,是否可以用圆心处的场强来代替?
另外,hfss是可以画球面的,设置为non-model,如果能把这个球面包含在求解区域里就可以用plot E_fields来找到球面上的最大场强。
嗯,多谢了
想了一下,确实比较困难,HFSS没法计算这么大尺寸的东西阿
现在的问题就在于如何设置激励源了,在HFSS>excition>assign>voltage... 设置的电压源感觉是直流激励阿,如果我想设置交流的或者频变的激励源,该怎么办呢?

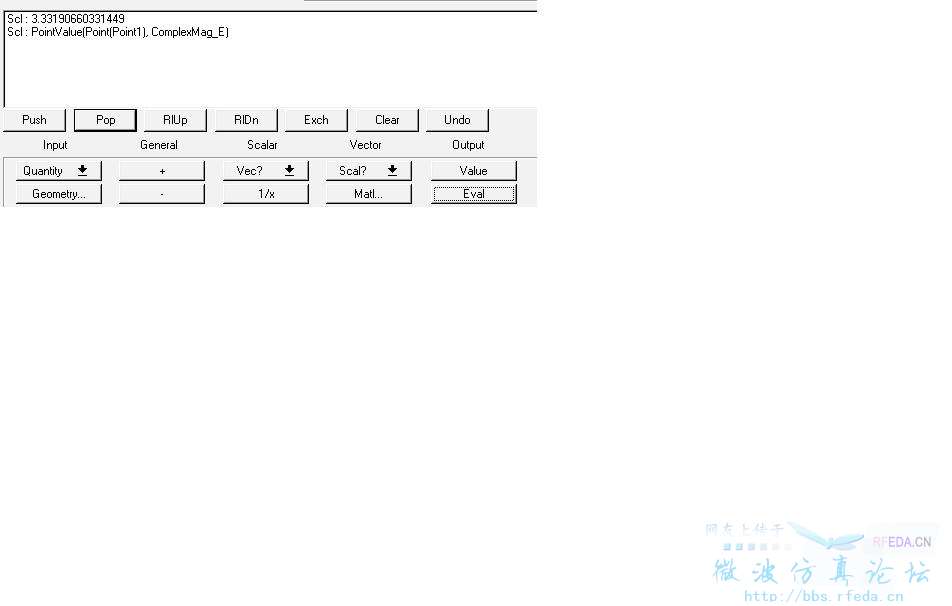

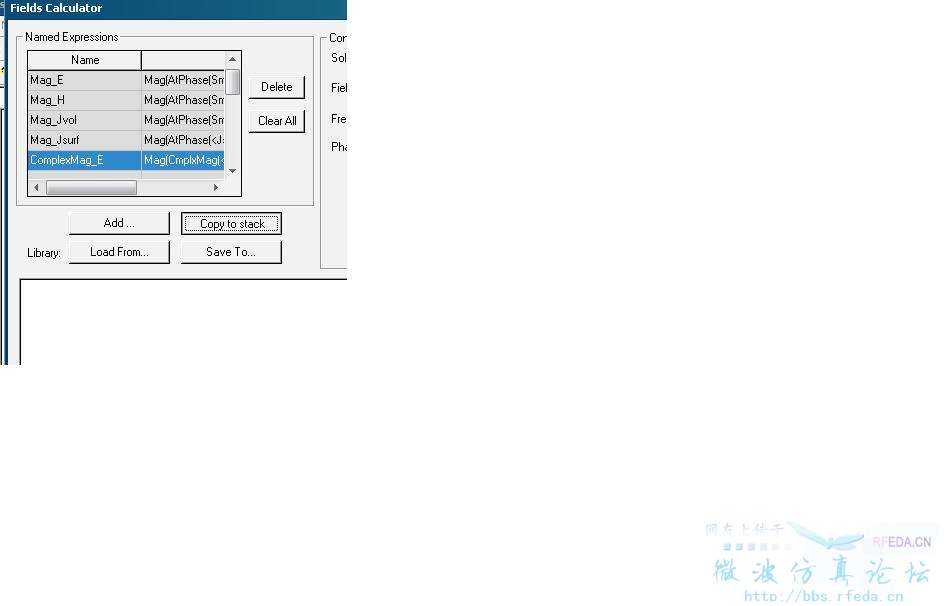

第5步,按了value后没有场强值出来啊,还有按了smooth,也是。这两个是怎么用的?
