怎么把天线的增益图画成这个样子

hfss里面不有radiation吗

生成结果数据的时候选择远场区和radiation，就可以了

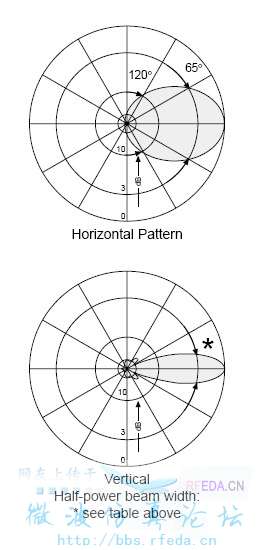

请大家看仔细，这图的坐标很特别，不是一般的dB图。
一般的dB图副瓣即使很小显示出来也挺大的。而这个图就给人感觉副瓣都很小。

晕哦
是多少就是多少
怎么还有画图不一样的道理
当然你要看起来很小
就不要用db
如果副般很小说明人家的天线副般做的好

我觉得副瓣再小用HFSS的dB画出来也不会像图中一样小的。dB的作用不就是把小的放大吗。
我并没有弄虚作假的意思，只是想通过设置坐标系，使外行人（不太懂dB，却要dB指标的人）也能理解。
比如一个天线阵的方向性图应该是个圆，但用dB画出来就不圆。
怎样让人从图中既能看到dB数，又能看出圆不圆，这不就不好弄了吗?
我在想怎样使场形大致保持单位是none时的形状，而坐标系变成dB。
不知道这个能不能实现。

比如说100：1
用20×log10（）db画出来就是40
db是为了在比值很大时候缩小比例引入

那我们可以自己定义dB的范围吗?比如把中心的坐标定为2dB。

这是hfss 画出的图?有疑问

不知道是用什么画的。我只是想知道用HFSS能不能画出这样的效果。

线性的话图会比较圆滑主瓣副瓣的大小看起来似乎很好,可是以dB为单位的话会缩小主副瓣的差距给人感觉差些,但是只要数值是这样的,大可不必在乎这个形式

呵呵，我也这么认为。可是老板要啊。因为要给客户看，所以要直观。
看来得另想办法了

把结果数据导出来，用origin软件来处理。十分方便

哦?可否把软件发上来呢?要能有个例子就更好了！十分感激啊

好像是ORIGIN画的

今天问了下老板,他说是美国人多年前画的.用什么画的不知道.
我在单位是none的图拷到画图板上,然后把坐标轴上的刻度换算成相应的dB值,把数一换就OK了.
既体现了场的形状,又能读出dB数,问题解决了

最好的解决方法是在结果里产生表格，将这些数据拷出来，用别的软件处理，随便改。我常拷在MATLAB里改

其实，这个问题挺简单，要想把副瓣显示效果降低，你把dB极坐标系中的最小只改大一点就行了，比如，你的数据中最小值是-40dB，而且有着明显的副瓣，这是你让坐标系中的最小值取成-10dB，副瓣可能就会不明显了。当然结果并没有错，只是给人造成了一种视觉误差。

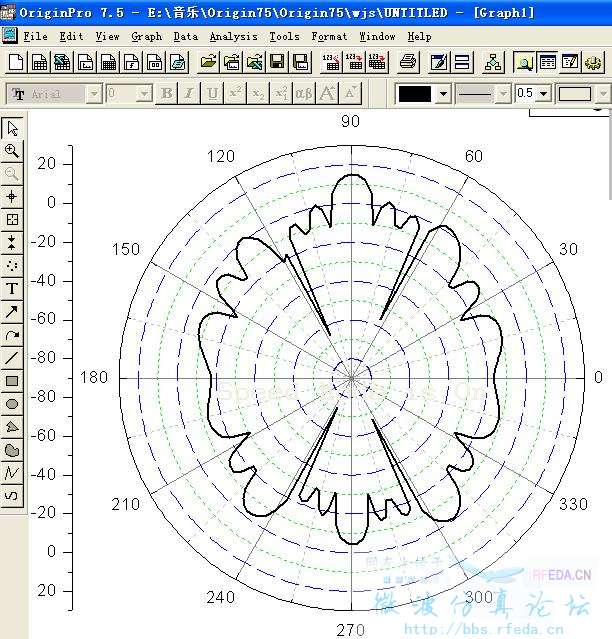

同一个方向性图，采用不同的坐标系最小值得到的结果示例：（采用origin绘制）

谢谢krisger！我研究研究

我已经画到这一步了.下一步如何改变坐标轴的原点,还没弄明白.请指点一下.

是不是赋形天线啊?
我还真怀疑是不是HFSS画滴

呵呵,不是HFSS.是把数据导入origin中画的.目的是主要体现主瓣和第一旁瓣.
发现origin真的是功能强大,谢谢上面各位推荐哈

to krisger:
能否告知如何修改坐标系最小值呢?

请用过origin的朋友指点一下:如何像krisger所说的那样修改坐标系最小值呢?

找到了.首先在radius中选中use y-axis range,然后在工具条的format>>axis>>y axis>>scale中对from和to进行编辑就行了.
再次对回帖的人表示感谢！

这问题也太简单了吧，只需改坐标起始点和间隔就出来了

不是我上面说的吗?我的方法也不是很好,有的地方不连续.
看来你是origin高手了.能给出具体操作吗?origin没用过,找了半天没找着见笑了
我用的版本是origin7.5

双击左边的标尺就可以在 scale 里面修改了

我试了下,和我的方法是一样的.谢谢楼上！
