Plot Fields中ComplexMag-E与Vector-E\Mag有什么区别?

05-08
如题所问

矢量是有方向的


关键是ComplexMag-E和Mag-E有什么区别?


帮助里写的,好像MagE与时间有关.

可以参考场计算器的计算公式。

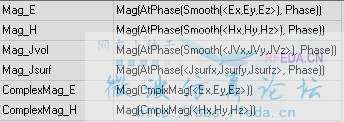

空间分布的电场值是矢量加复数值,也就是有三个方向,每个方向上的分量都是复数。ComplexMag-E的表达式是:Mag(ComplexMag(<Ex,Ey,Ez>)),很好理解,就是先取复数模再取矢量模得到最终的电场模值,这个也是用的最多的。
Mag-E是对Vector-E取矢量模,关键是Vector-E怎么理解,Vector-E的表达式是Atphase(Smooth(<Ex,Ey,Ez>),Phase),Smooth和Atphase都没用过,也找不到相关的具体算法,实现什么意义不清楚,还请高人指点。

请问flyrock,场计算器是在field overlay里的calculator吗?我的是不可用的。
那些公式哪里找到的啊?

HFSS-->Fields-->calculator,就是工具板上的那个积分符号,需要有计算结果才可以调用。

找到了,谢谢flyrock.

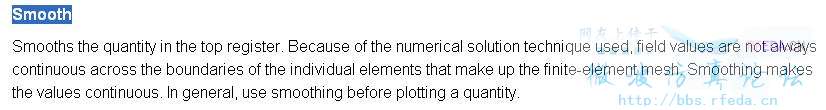

查了下帮助,找到下面的资料。





不过没看明白。在家研究一下啦

这些我都看过了,说的很模糊,没有具体的公式和实例。
我比较过用和不用Smooth的区别,加了Smooth后,对应点的电场模值和相位都发生了改变,不知道它是怎么实现对场强值连续性处理的,感觉有点像低通滤波器的平滑作用。
Afphase还没找到使用的正确语法。

刚验证了一下,Atphase(Smooth(<Ex,Ey,Ez>),Phase)相当于Real(Smooth(<Ex,Ey,Ez>))也就是对Smooth后的结果取实部的操作。

好的,谢谢大家的指导。
我再继续看看吧,还不是很明白,做场计算的时候取哪个值有什么差别的吗?

这些我也概念很模糊,求高人帮忙。大家多试验,多交流。

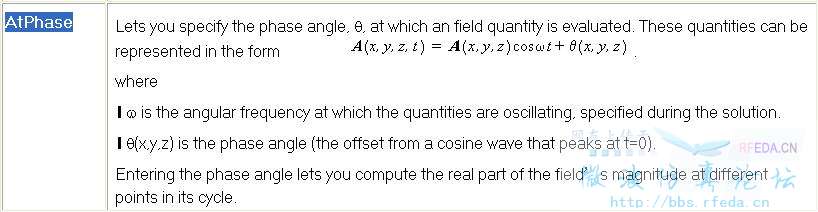

HFSS场计算器中的AtPhase函数:复数相位转动Phase弧度后的实部大小(实部大小亦是场的实际大小)

令 A*exp(i*α) = R + iI,

AtPhase(A*exp(i*α), β) = Real(A*exp(i*(α+β))) = A*cos(α+β) = A*cos(α)*cos(β) - A*sin(α)*sin(β) = R*cos
(α)-I*sin(β);

theta单位为弧度,cos(α+β)=cosαcosβ-sinαsinβ


表示不懂!
