如何操作才能得到图中的感应电流密度表示?
05-08

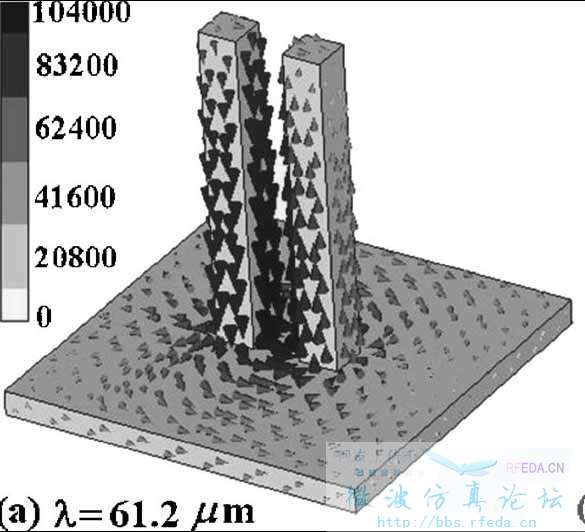

黑白图中的表面电流密度表示很直观,不知如何设置才能得到?我试了Modify attributes里几乎所有的功能也得不到,谁能帮帮?

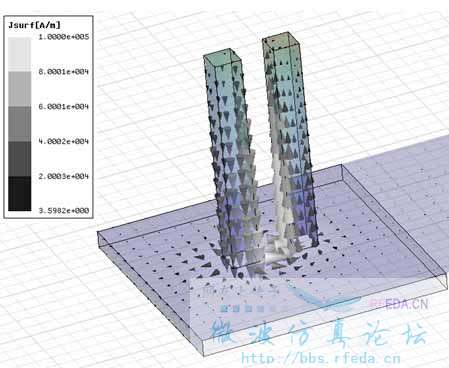

我只能得到这样的图:
选中你要看的模型,右键选fields>>J>>Vector_Jvol
试试看
问题解决了,和大家分享一下.
首先要选择建立Vector-Jsurf,也就是电流密度矢量图
在Modify attributes 里, Arrow options, type选Umbrella,Arrow tail 不要选
还要注意Vector plot 的调节,
其他都是小问题了,自己试就能达到满意的效果
