大家教教我怎么设置Eigenmode solution
05-08
我现在在用Eigenmode solution计算一个周期结构(取的是一个周期)谐振频率,可是不知道这个求解器中的参数怎么设置,所以就用full_book中的谐振腔的例子的各种参数,这些参数如下图

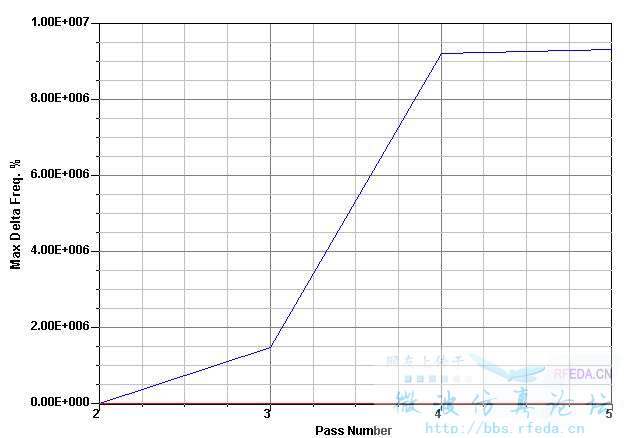

求出的结果,不收敛,如下图所示,你们能不能帮忙看看,我不懂其中的Max Delta Freq .% 和Tetrahedra各指什么?从图中能否得知我应该改Eigenmode solution设置中的什么?谢谢!
Max Delta Freq .% 就是所求谐振频率的收敛度,就像Driven mode 里面的 Delta S和 Delta E一样,参考值不同罢了,也可以通过output variable自己定义。Tetrahedra没找到。
要分析为什么不收敛还要看看具体的模型设置。
小编用Eigenmode solution算周期结构谐振频率的时候,外面加了屏蔽腔吗?
