有同学知道尺寸参数化是什么意思么

05-08
在精华区看一个帖子里面的微带天线的例子 上面天线的尺寸说是都参数化,然后模型中的尺寸也都不是数字,是$ProbeX ,$ProbeY ,$SubT,-($SubT + $CoaxLeng) 都是这样形式的尺寸,求高手帮忙解释下哈

呵呵,就是把具体数值用所谓参数(可以是字母或单词)表示,具体参数是多少可以在HFSS〉〉design property里查看或修改。

对的,可以先定义参数,然后在图形里面把尺寸和坐标都用参数来表示,个人感觉调试的时候方便更改尺寸,美元符开头好像是引用已经定义的参数吧。

定义了参数后,方便修改

小编还应该多学习一下HFSS。
最好找些资料瞧瞧。

就是设置成变量
便于修改
扫描
优化

主持楼上的

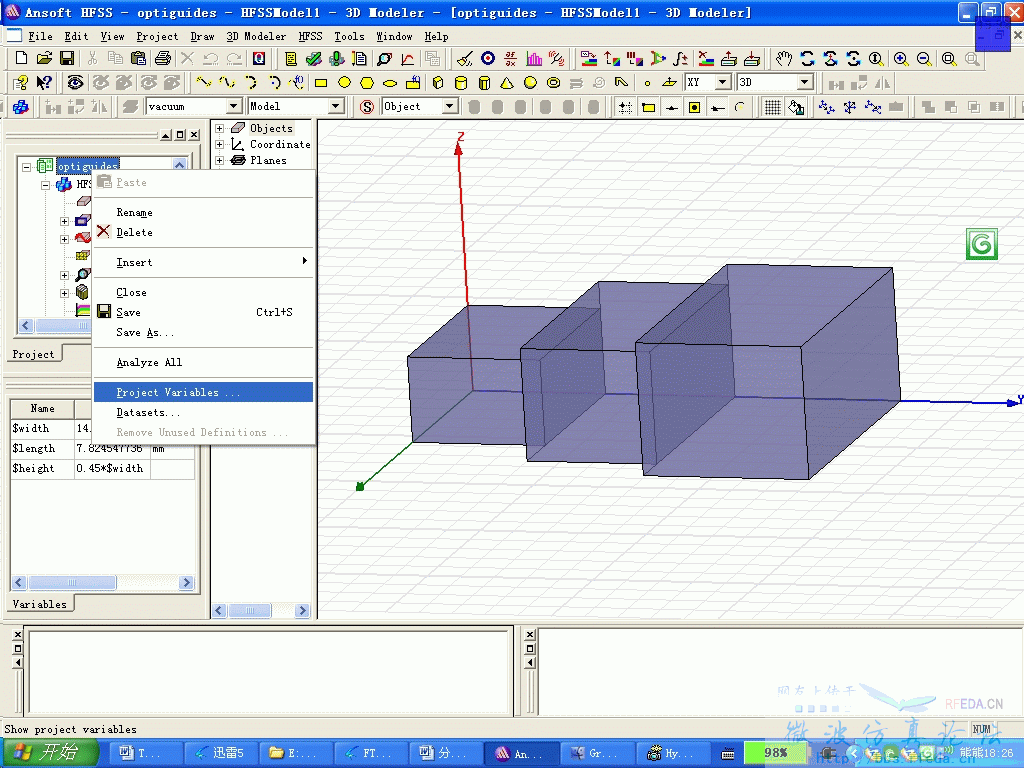

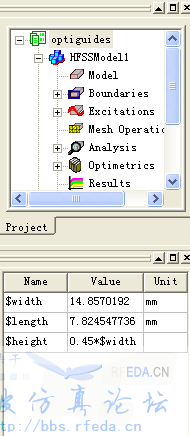

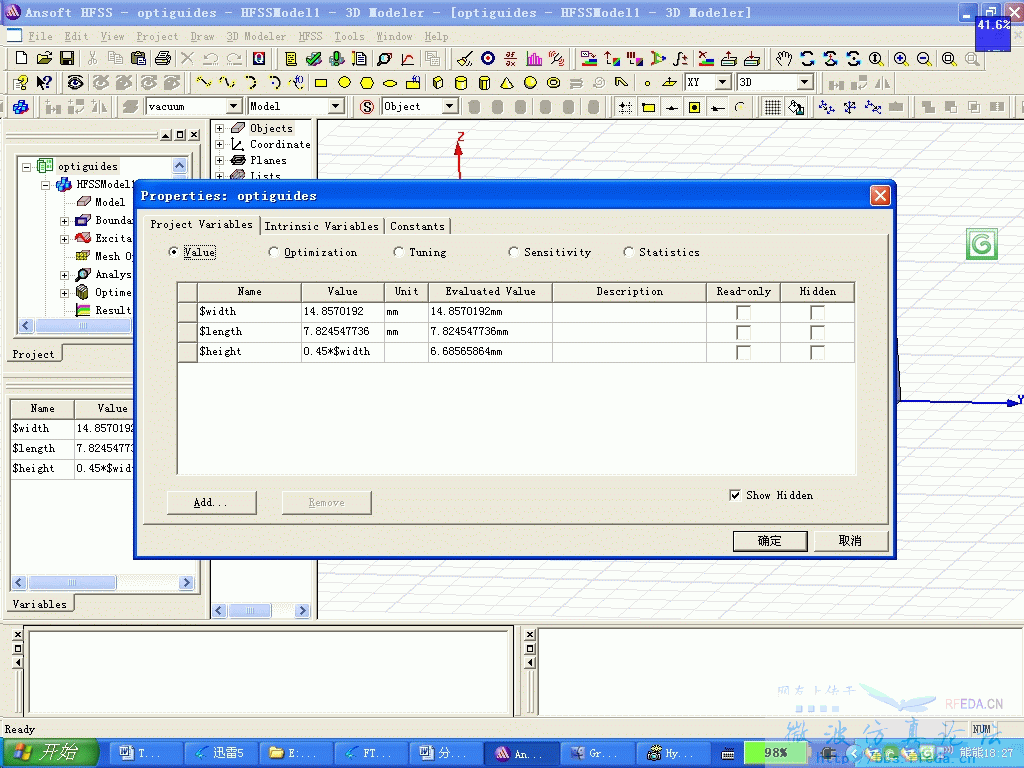

给你个例子看看。
HFSS10 的例子中有一个optiguide 的例子。
至如你要问怎么添加变量的话,
,嘿嘿,我就拿砖头拍人了。
PS:如果变量$a=3.56mm
若某个尺寸需要是一个常数加变量,那么正确的格式是::
3mm+$a




  • 由于本人不是专业的贴图高手,所以有些图过大,请见谅。
    谢谢!

    据说
    带$的是全局变量
    不带的是局部变量
