一个窄带腔体交指滤波器设计出现的问题
05-08

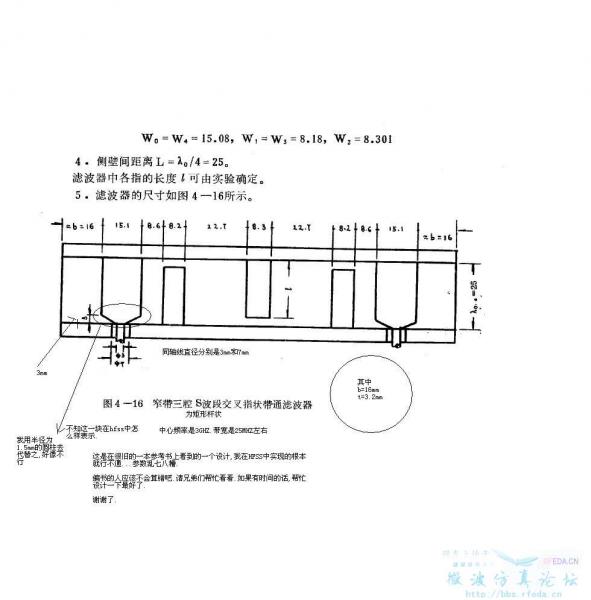

这是在书上看到的．我验下好像根本不行．问题写在图片上了．
请大家讨论一下．．．
请大家讨论一下．．．
没有人解释一下吗．
边杆有问题.你可以根据<<现代微波滤波器结构与设计>>上面公式计算,然后在hfss建模仿真(根据书上说的模型).我做过的应该仿真出来没问题
还有你的同轴端口为50欧姆,若介质为空气,内外直径比为2.3:1
梯形的连接段应该可以换成别的形状，影响不会很大
