谁能帮我看看这是甚么问题啊?

05-08

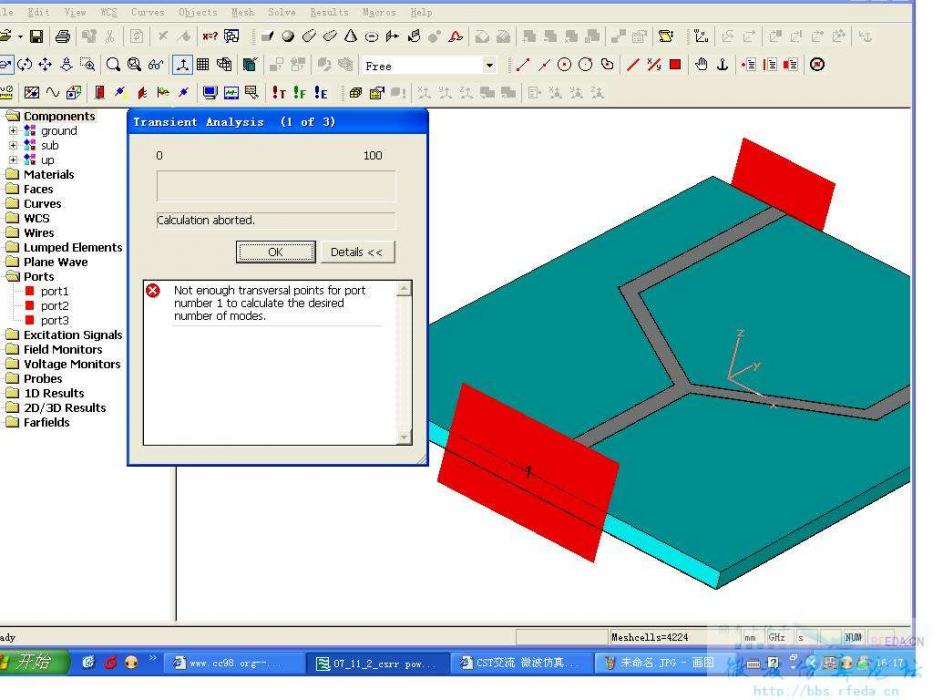

模拟一个功分器,结果端口老设不对,不知道是甚么问题,高手帮忙看看吧,谢谢啊!


端口的横向尺寸太小,导致横向点太少。无法计算出实际的模。

可是不管我把端口尺寸改到多大,模拟时还是会是这个问题的

可是不管我把端口尺寸改到多大,模拟时还是会是这个问题的

加密网格划分,同样可以加多横向点数

把模型发上来看看,也许有人能解决你的问题

也可以试试在端口面上多插入几个点试试,有点它就肯定会以那个点为顶点划分网格的。

用lumped port应该没问题的

你这是微带结构吧,如果是,那么端口的下端应该和接地板对齐-问题所在

其实模型很简单,就是上面图上能看到的那个一分二的功分器,都是微带实现的,可是我把端口的大小怎么改都不行,下面跟地对齐也不行,加密的话一开始算马上就报错结束计算了,以前练习中都是这样设置端口的,好歹都有结果,可是这个怎么改都不能算啊!


又有新问题了,端口1好像能算了,可端口2同样设置,就出现如图问题了,高手指教啊!


怎么回事啊,为什么我的帖子总是会有两个啊,不小心怎么会成这样了啊?

检查你的边界和材料设置

这个我用的都是默认边界设置,是电边界条件的,那么应该是甚么边界呢?材料应该没问题的吧!

这个应该是网格划分的问题,加大网格密度应该就没问题了

LZ再检查下你的边界设置、背景材料设置、以及工作频率的设置,
cyriltighten说:“用lumped port应该没问题的”
不知道怎么用lumped port?能否指点一下,
我在CST里面好像都是用的Waveport

我也是直接就用那个port的,别的也没有尝试过,请指教啊

可以试着把网格加密看看。

网格加的很密了,别人说那样别的地方会算的很慢,很不划算的呢

拉伸端口或者改变端口截面尺寸,不知道可不可以


这些方法都试过了,可是还是同样的问题,没用啊,神啊,救救我吧

把模型发上来让大家看看呀!
感觉好像不应该呀!

模型怎么发啊,用附件吗?最近真是郁闷,CST的问题也解决不了,ADS的问题也一大堆,我怎么就这么挫啊~~~~

把网格加密,另外,功分器的微带线不要太细了,稍微宽一些试试。

用模型打包 把模型发上来 大家一看就明白了 这个是很简单的模型
