CST MWS自带的defground例子里的边界为何是磁边界?

05-08

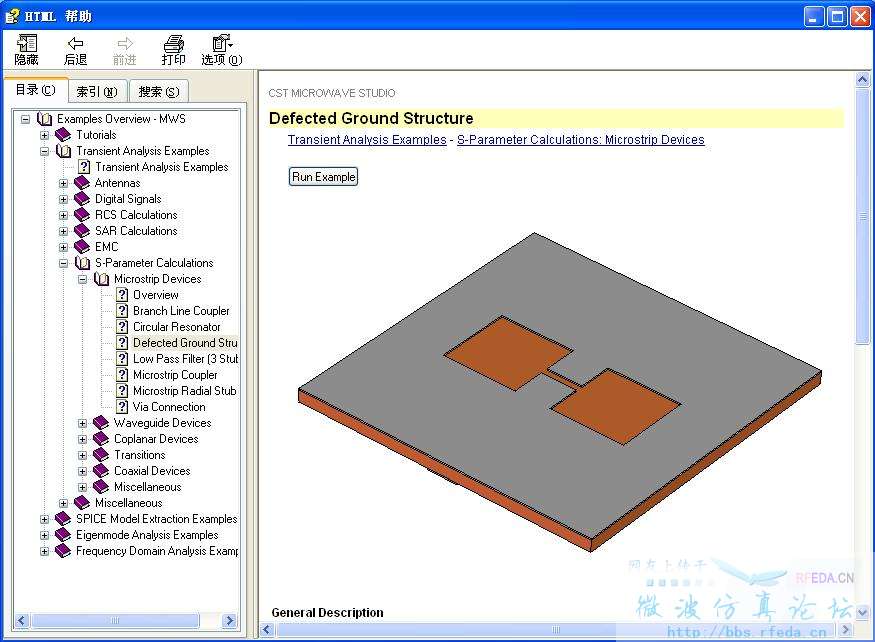

如题所问.我觉得这也是个开放结构,应该也是辐射边界才是啊.怎么会是磁边界呢?






我在hfss_full_book上看到了这样的内容:"The eigenmode solver does not support radiation boundaries. Therefor, we will apply a perfect H to simulate free space."
这个意思就是说perfect H边界可以用来模拟自由空间.
那么在CST里,只为看S11的话,就不用特意去设为open或open add space了,是不是这样呢?

CST自带的说明好像是这样的“Open (add space): Same as Open (PML), but adds some extra space for farfield calculation. This option is recommended for antenna problems.”,那么一般做不需要看远场的话,是不是就不用Open (add space)这个边界条件了啊?

说得好,茅塞顿开啊!这个边缘部位的场确实是可以看作磁壁的,明白了

终于理解了,谢谢楼上的

是一种腔模等效,你可以看看power-bus的cavity model,模型简化都可以这样做的
可以缩小计算区域

我对这个问题还是不太明白,为什么缺陷地结构要设置成磁边界条件呢?一般磁边界条件是用在什么地方呢?我仿了一个缺陷地结构的滤波器,发现确实用磁边界条件是对的,用OPEN的结果有一点误差。
