同轴端口的mesh问题
05-08
下面的问题出现在对一个单锥天线仿真时,详细的报错为:
*** Error ***
Error in x-plane at index (x/y/z): 29, 28, 10
[Error correction failed.]
--------------------------------------------------------------------------------
*** Error ***
Error in y-plane at index (x/y/z): 28, 29, 10
[Error correction failed.]
--------------------------------------------------------------------------------
*** Error ***
Error(s) in calculating system matrix! Please enter the mesh mode to locate
them.

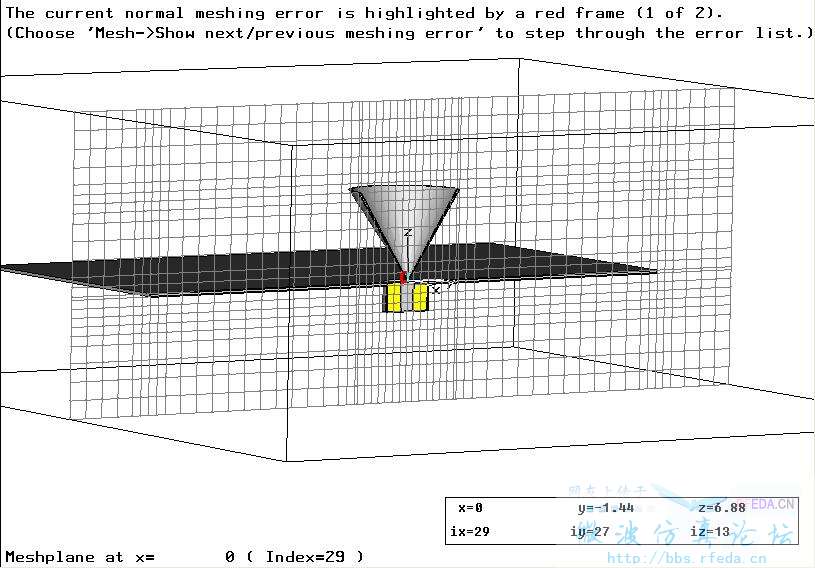

根据error提供的信息,在mesh模式下查看如下:

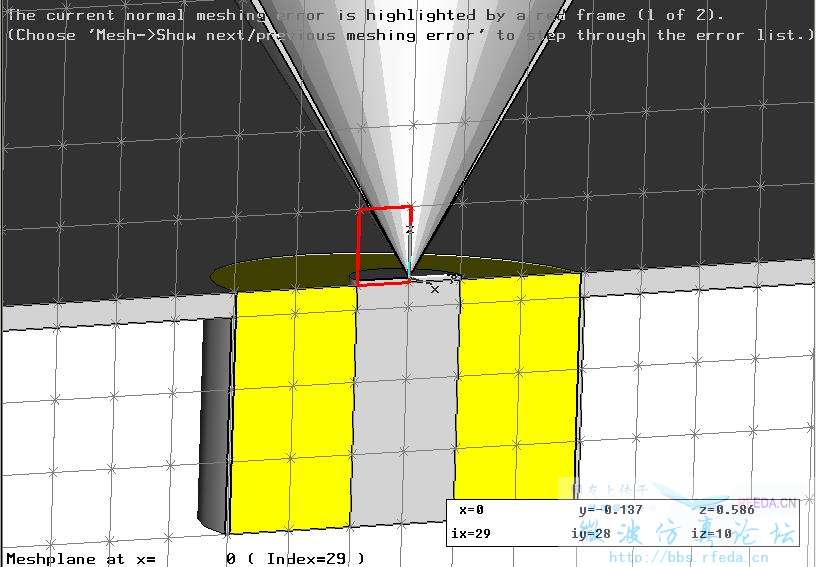

放大的细节如下:
大家提点建议,谢谢!
*** Error ***
Error in x-plane at index (x/y/z): 29, 28, 10
[Error correction failed.]
--------------------------------------------------------------------------------
*** Error ***
Error in y-plane at index (x/y/z): 28, 29, 10
[Error correction failed.]
--------------------------------------------------------------------------------
*** Error ***
Error(s) in calculating system matrix! Please enter the mesh mode to locate
them.
根据error提供的信息,在mesh模式下查看如下:
放大的细节如下:
大家提点建议,谢谢!
是不是你圆锥的顶点是一个无穷小的点?
这样可能会有错误。
建议圆锥改为圆台。
确实可能是无穷小的点,因为圆锥是直接从画cone然后掏空中间得到的。
但两天仿双锥(biconical)用离散端口馈电又没问题,晕了
请教一下你仿的双锥那个离散馈电怎么加的啊?我也在做双锥天线可是却不知道怎么加激励,能否把模型传上来分享下,或是加我QQ交流一下,272096507,小弟不胜感激!
