微带馈电的端口怎么设置
05-08
看了帮助里的例子,导体带条的宽度是2.46mm,waveguide的宽度为9.01mm,高度从地面向上为3.794mm.不知是什么准则
其实我在做的时候也没有这样,把三层盖住多一些就可以了,不知道对不对。
hi wwwjjjsss,
看过CST的一个讲座资料,里面说是要把端口全部覆盖掉。
但是好像在另外一个资料里面又有不同的说法,现在我不记得了,改天找到了再贴过来,呵呵
这个全部覆盖是什么意思呢?微带的话应该有其特殊性吧,和HFSS一样.希望能早日得到答案

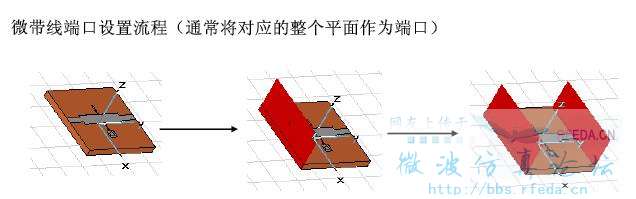

所谓的全部覆盖(来源于北理的讲座):
其实我在做的时候也没有这样,把三层盖住多一些就可以了,不知道对不对。
波导有屏蔽的作用,这样就不必担心端口设置太大会导致高次模,所以对于屏蔽微带通常将整个面设为端口。
多谢楼上两位了!但我看帮助的例子里就没有完全覆盖.我用完全覆盖的和按例子给出的比例分别算了下,结果差不多.
我想是不是这样的:完全覆盖可以包含所有可能的模式,这样就省去了再去算端口大小的麻烦?
至于楼上所说的端口设置太大会导致高次模,不太明白.而且什么是屏蔽微带呢?请指教!
