就最后一个问题,没得解决。
其他问题倒是都遇到过,也都有了解决得办法。
LZ能不能说说最后一个得解决方法?谢谢
2楼的兄弟能不能把前边的问题解答说一下,谢谢,最后一个我是降低了一下能量标准
CST就是经常要出现警告或错误。
我一般的解决办法就是加密网格,或者降低能量标准。
请教安装cst 2006b完全版(3.1g,论坛ftp免费下载的)的安装步骤,谢谢。我安装后打开,需要licence文件,接下来该怎么做?谢谢各位!
最后一个问题,我遇到过。是在仿真含有铁氧体结构的时候。后来,我把饱和磁化强度提高一倍,就没有这问题了。
不知道你们遇到这个问题也是和铁氧体相关吗?
不是,仿真腔体也出现了这种问题
最后一个问题我是在仿真微带天线遇到的,我的是结构有问题,改了就好了
遇到这个警告,计算结果完全不对。
没有遇到过,txwz斑竹如果解决了,不要告诉我们一下
9楼的问题我也遇到过,而且很偶然自己就消除了
*** Warning ***
Some PEC material is touching the boundary! This may lead to inaccurate
farfield results. Please check your structure.
顺便问一下这个问题谁遇到过没有呀 ?
这个问题好像可以这样解决。 ITj0u&H:
你先把端口删除,在把频率范围设置好。然后再设置端口。 d\aarhD8*
你试下,看行不行。
在另外一贴看到的,不过我刚才试了下,好像没法解决。

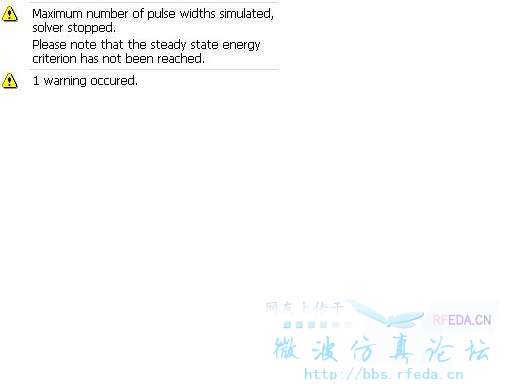

最后一个是结果不收敛,有可能是谐振了。把仿真的收敛能量级改低一点,或者降低网格试试!
CST在仿真曲面的时候不好用,经常会出现不稳定的情况,建议用自适应网格加密(比较费时间),看能否得到结果。
谢谢,希望大家把自己的遇到的问题和解决方案添加上
有些错误和警告,需把模型截图房上来,有助于问题的解决。
仿电小天线,方向性系数给出-12dB,郁闷死了
带宽还算对,就是增益和方向性系数
还有就是效率经常有大于1的情况
一般出现提示错误我认为有两种可能,一是在建模时的不小心,模型真的有错,二是网格划分不够精细的问题
老师也提示我们,其实仿真的东西多少还是与现实有差别的,而且仿出来的东西可能本身就是错误的,还需要认为判断的
请问cst如何仿真波导中的高次模,比如lz的半径微扰的园波导内的TE02模-TE01的变换问题阿?请教,谢谢!
还有,再仿真波导的腔体中出现谐振,调整各个尺寸都无法消除?请教各位办法?

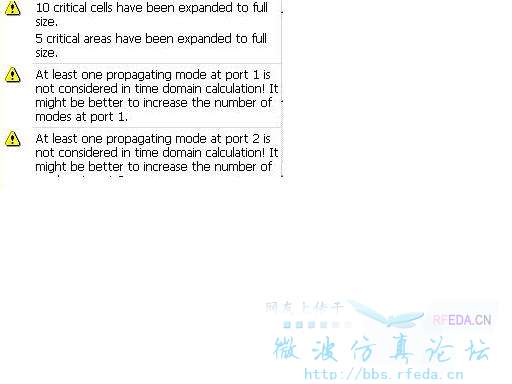

在设置求解时,在端口模式的数量多设为2以上就可以仿真高次模了
建议图片加上 数字 比如 图片1, 图片2
建议图片加上数字 比如图片1,图片2
弱弱的问下,加密网格和降低能量级怎么弄?就是具体的点哪里?
加密网格可以一部分加密吗?怎么设啊?
我想是由于 仿真的面积 太大,可以把频率降低,也可把网格加密

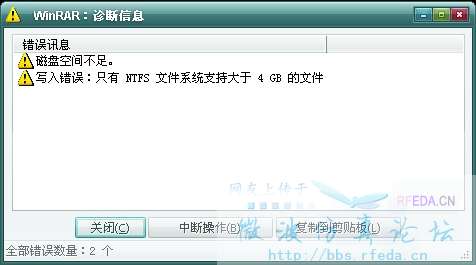

XP系统最大只能解压缩4G的文件,论坛里下载的CST超过了4G,应该怎么解压缩啊
XP系统最大只能解压缩4G的文件,论坛里下载的CST超过了4G,应该怎么解压缩啊

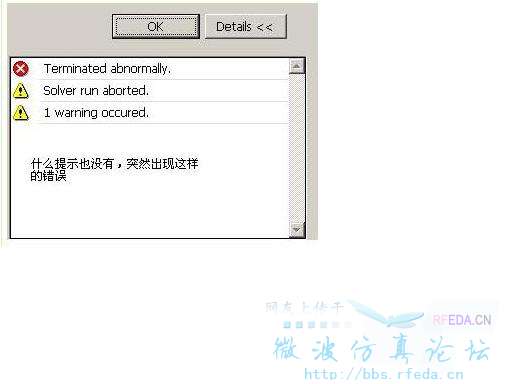

上个图
有时候把频率范围改窄也会收到很好的效果,只是仿真时间会稍长一些
请问cst仿真有耗材料时,损耗角正切在哪儿设置?
