CST MWS平面波激励下如何看S参数

05-08

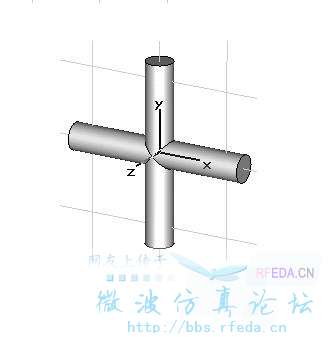

模型目的是模拟金属网,采用平面波激励,通过s21参数来看金属网的屏蔽效能,取金属网的一个单元周围设为周期边界,平面波激励,我以前用hfss,第一次用cst,发现建模仿真完了s参数计算项不能用,求助怎样设置看s参数



  • 没用过平面波激励。
    但是一般看S参数的话都是在左边的1D result里看的

    看s参数,是不是一定要设置端口?如果是,那么平面波激励时怎么设置端口?

    肯定是要设置端口才可看s参数的。至于平面波怎么设置端口,我没用过。
    期待高人出来指点。

    还有一个问题:我用平面波激励时,想把入射平面波功率密度设为10mw/cm2,请问如何设置?
    在设置平面波激励对话框中只能设置传播方向和电场强度,我个人理解是用公式P=E2/377将功率密度换算成场强来设置,不知道是不是这样?

    哦!
    明白了一点了

    请问小编,你用HFSS软件仿真时可以用平面波激励来S参数吗?

    还有一个问题:我用平面波激励时,想把入射平面波功率密度设为10mw/cm2,请问如何设置? 本文转自微波仿真论坛
    在设置平面波激励对话框中只能设置传播方向和电场强度,我个人理解是用公式P=E2/377将功率密度换算成场强来设置,不知道是不是这样?
    本文来自:微波仿真论坛〓http://bbs.rfeda.cn
    同样的问题!期待

    我也遇到这个问题,平面波激励情况下观察S参数。
    希望高手指点,呵呵。
    早点把问题解决

    我不得不批评你这样的问题,S参数的概念理解了么!S参数是基于端口网络的概念,你没有端口,你怎么看S参数?

    呵呵,虚心接受批评。
    楼上高手能给具体指点下,平面波激励下怎么加端口么?
    谢谢

    期待高人解答!我现在也有这样的问题!而且方向图里面参数有RCSmax等于多少多少dBsm,哪位能指点一下!

    小编现在把这个问题解决了吗?能不能把你的解决方法给共享一下呀

    小编想看S参数?那得用波导端口!

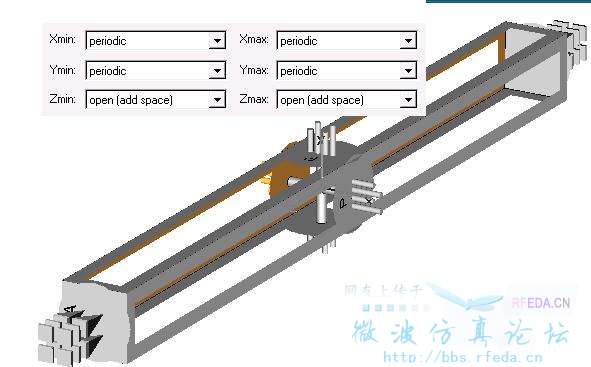

    利用MWS中的频域求解器(Frequency Domain Solver ),x、y方向设置为"unit cell"边条,z方向设置为“open(add space)"边条,然后系统就自动在Zmax和Zmin处设置了波导端口,然后你就可以计算了。

    怎么弄呢 也相知到

    这个是你搞错了,在CST中使用Floquet定律,是不用设置端口的,因为端口是默认的。

    可以边界要求是master和slaver

    那么小编所提出的结构如何求得他的S21参数呢。这样的结构肯定是有S21参数的

    我也有这样的问题,希望能有人指点

    建议看看在CST里面提供的examples里面是否有这样的例子,其次看看CST的help文档中的平面波激励设置,从中寻找帮助。
