关于CST仿真中结果后处理的问题
05-08
因为要仿真宽频带的结构,才开始学习CST,对于CST的仿真还有很多不懂的地方。

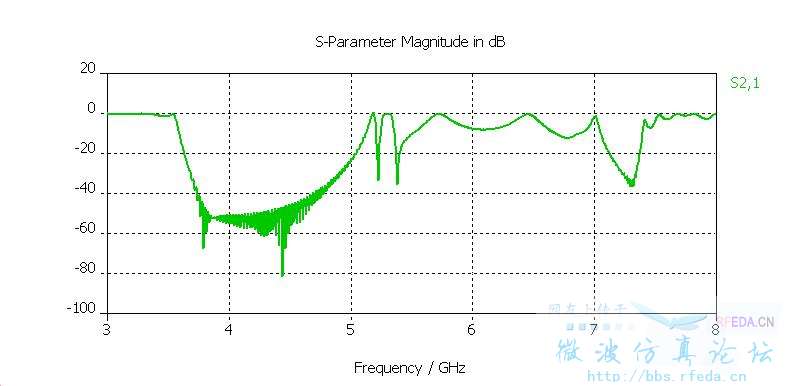

例如上图的仿真结果,在带隙中有多次振荡现象,知道这是FDTD仿真必然会形成的,但是总觉得看起来有些不爽!
不知道可不可以 用平滑的曲线来画图?
还有个问题,就是1D result里面的 |S| dB (AR)是什么意思?跟|S| dB 有啥关系?

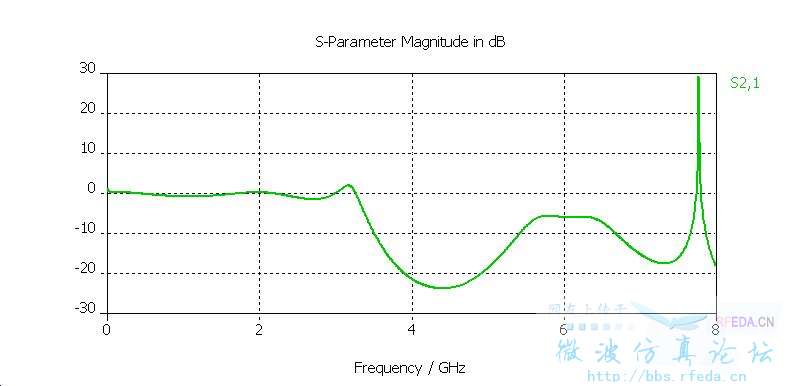

为啥S参数有大于0的情况, 还有,这个怎么跟S(dB)对应?虽然看起来大体趋势一致....
波纹依旧存在。

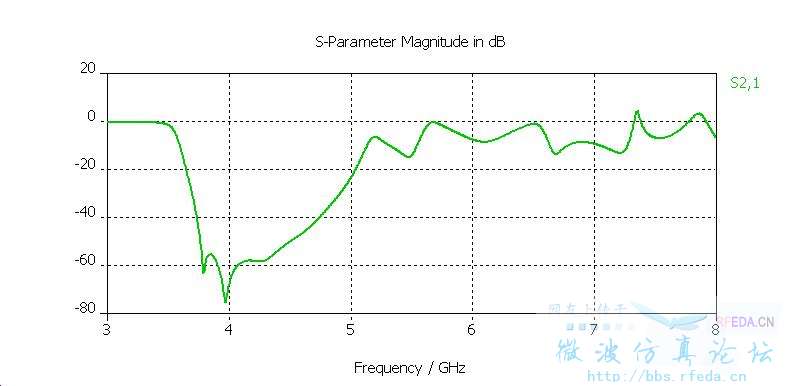

SdB (AR)的结果是
例如上图的仿真结果,在带隙中有多次振荡现象,知道这是FDTD仿真必然会形成的,但是总觉得看起来有些不爽!
不知道可不可以 用平滑的曲线来画图?
还有个问题,就是1D result里面的 |S| dB (AR)是什么意思?跟|S| dB 有啥关系?
如果是强谐振结构,你又用的是时域求解器的话,通常会出现你给出的这种纹波情况。
可以考虑用自回溯滤波器,正好是你问的AR(autore gressive filter),可以对纹波进行平滑处理,原理上可以查看help或者“高级概念”
我的AR S(dB)如下图,
为啥S参数有大于0的情况, 还有,这个怎么跟S(dB)对应?虽然看起来大体趋势一致....
我得到的AR图和你的一般样子差不多,但大于零情况的确实比较奇怪。
你确定你AR滤波器的有效性:即降到了10的-11次方以下的?
不确定
还没有用过AR 滤波器呐..
我先去研究研究,看可以搞定不...
怎么处理AR滤波器?我找了找没有搞定, 看Help,好像就是一些知识简单介绍.....
能不能把你的方法说一下..
建议看一下官方的“高级概念”一书,其中有专门关于AR的详细介绍:
http://bbs.rfeda.cn/read.php?tid=558
我所了解的基本来自于此。欢迎看后讨论^^
学习以下,希望drunkbear有时间给大家讲一下ar,谢谢
是不是可以用!F呢?我现在有些不太明白,什么时候用!T,什么时候用!F
cst的!F用来仿宽频好使吗?
建议用时域仿真的时候频率下限不要从0开始
以小编的实例看,频率下限设置为3GHz左右
这样可能使得幅值较小的地方波纹较小
小编不妨先试试看,有结果后通报一下
AR是什么?可以起什么作用?
波纹依旧存在。
SdB (AR)的结果是
1 加入结果通过AR滤波器看一下,纹波会好一些
2.增加激励的时间
我的结论……论坛中的牛人越来越多了……
这链接似乎上不去…………
