求教!为什么场强分布有具体数值啊?
05-08
在用hfss仿真时,采用driven terminal模式,在结果中场强分布有数值显示,可是在端口并未设置任何激励源大小,大家知道hfss是如何算出电场强度的数值的吗?本人是新手!迷茫的很!计算屏蔽内部场强的,算出结果最大为600v/m,诧异啊!
如果是Driven modal模式,默认输入功率1W

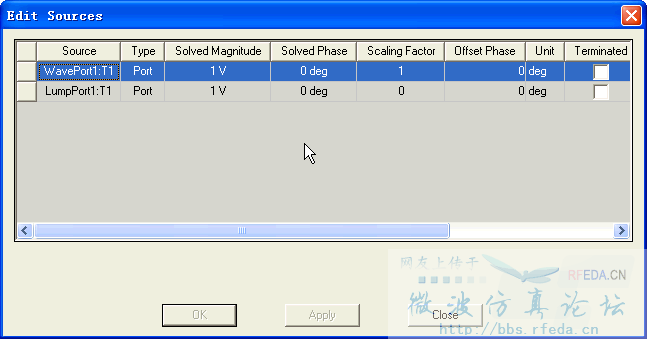

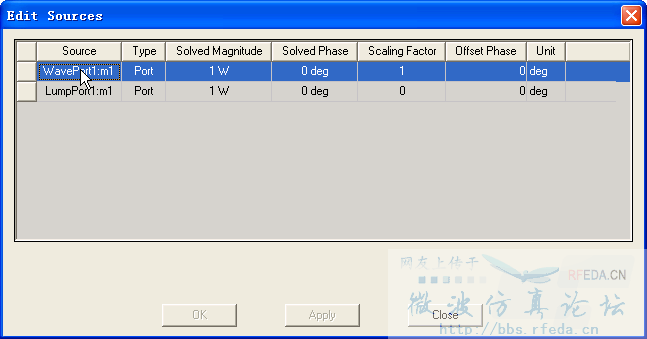

HFSS->fields->edit sources
如果是Driven terminal模式,默认输入电压1V
如果是Driven modal模式,默认输入功率1W
thanks a lot
