一个电感仿真的问题
05-08
看到这里的每一个人都很积极地帮助他人,真的是一个好的氛围啊

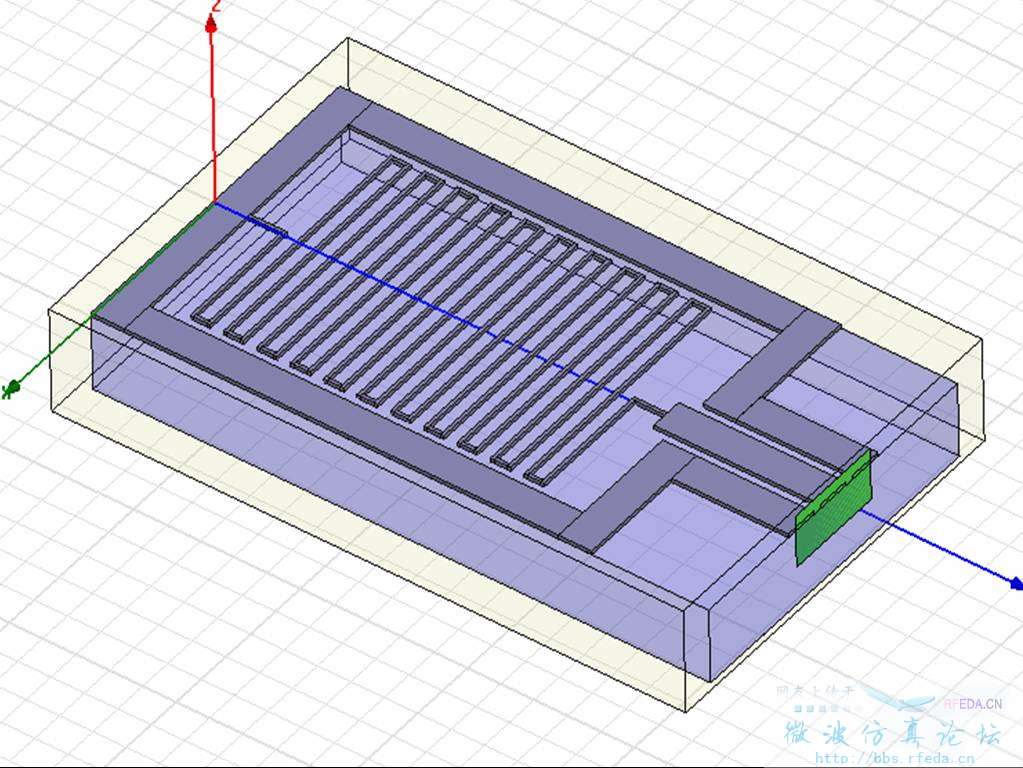

小弟我最近在做一个电感的仿真,模型如下图所示。只是我不知道我自己的端口(绿色面)加得对不对,发在这里请教一下高手。
实在是没看懂你的模型,请详细说说可以么?
对于电感,我都是自己根据Z参数推算的,不知道还有没有高手教教更加方便简单的做法
我觉得不对。不知道你的模型端口设在哪里?
外面透明的是空气盒子。meander形状的电感的衬底为玻璃,绿色部分是我设的port端口,就是对于port的大小位置这一点,我很不明白,没个准数
应该是没问题吧。
同问哈。请高手解答下哈
外面宽的那部分你设置属性了吗?port似乎小了点 project传上来
我怎么就没看见你的图啊?
仿真能通过不?结果怎样?
你这个是共面波导馈电吧,不是专门有资料讲如何CPW馈电吗,可以加lumped port也可以加wave port,积分线画在中间信号线和地之间就可以了。
你这里加的好像是wave port,只要尺寸合适就是对的
