(2)设置多端口实现圆极化问题

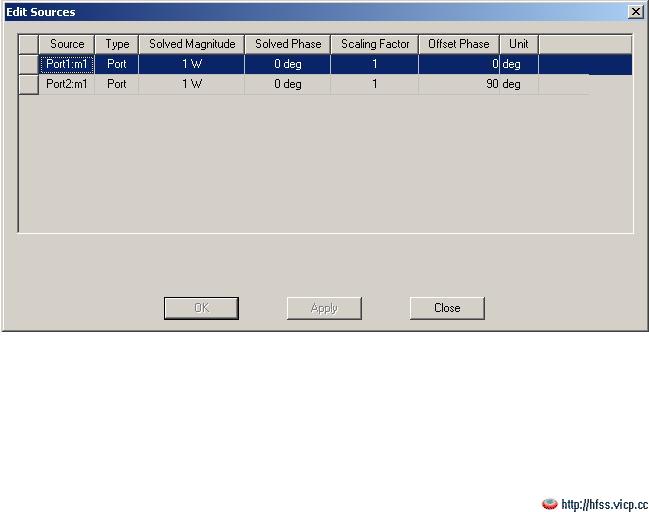

hfss10中 设置多个端口,以两个端口为例,展开HFSSDesign1,在其子目录下找到field overlays,右键f ield overlays,选择edit sources,出现一个选择表如图1,

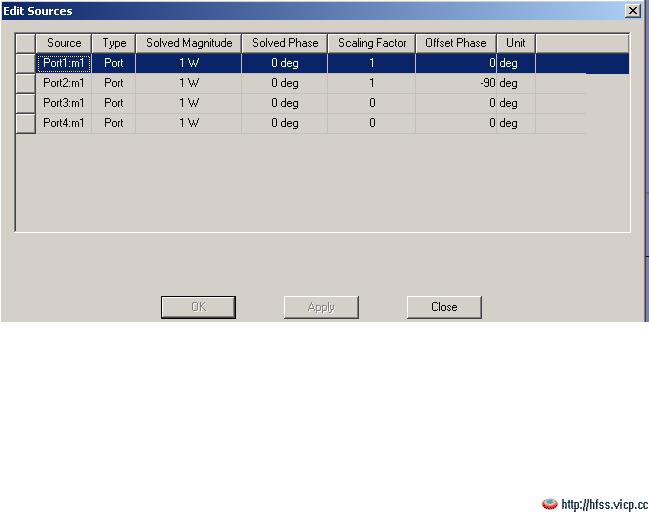

这样就可以实现两个端口相差90度馈电了,依次类推,要实现4端口90相差馈电可参照图2,
也可以设置各个端口任意相差馈电;
这在仿双端口馈电圆极化天线和四端口馈电圆极化很有用。
hfss10中 设置多个端口,以两个端口为例,展开HFSSDesign1,在其子目录下找到field overlays,右键f ield overlays,选择edit sources,出现一个选择表如图1,
这样就可以实现两个端口相差90度馈电了,依次类推,要实现4端口90相差馈电可参照图2,
也可以设置各个端口任意相差馈电;
这在仿双端口馈电圆极化天线和四端口馈电圆极化很有用。
哇see,小编多发点经验上来哦,的确受益匪浅^_^
其他的微带结构是不是也是一样的道理?嗬嗬
请问微带贴片天线的模型中馈电线怎么画啊
小编太好了!
不错,互相交流吗!
感动
~~~~
实在是好感动哦
太厉害了.我是新手,能教我吗?
我的QQ61827946
小编太有才了!好感动啊!
弓虽哥
能否再详细点?
学习的好帮手
