hfss基础教程(不要见笑啊)

05-08

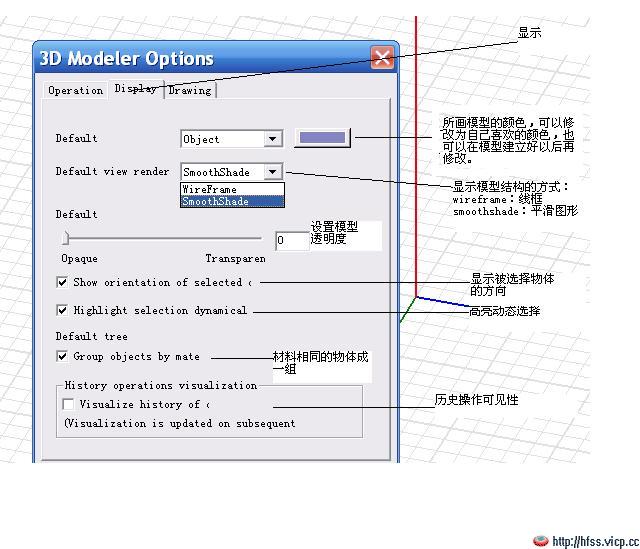

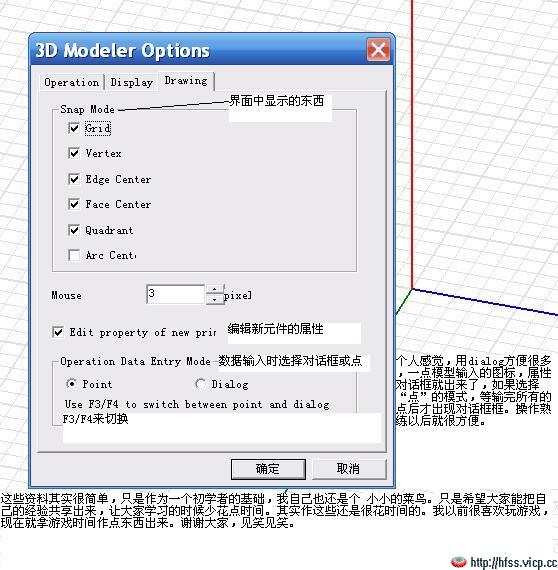

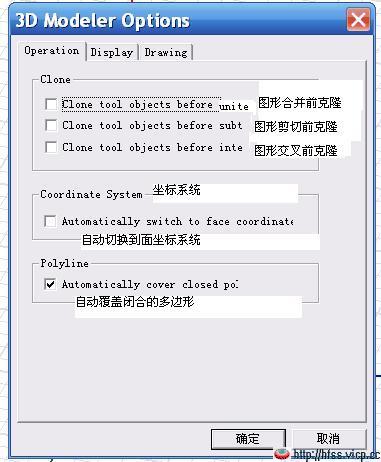

[p:5] 我是个菜鸟,但我有学习hfss的热情,贴图只是我自己的看法和经验,希望能对初学者有个帮助。






  • 第一张图像有一点问题,需要点击放大一下才能看清楚,对不起了。随后的东西我会慢慢作出来,希望大家有空也加入。谢谢拉。

    看不到0000000000000

    不错啊,如果大家都能像小编这样共享,不怕学不好这些软件。 虽然是基础的,但相信很多入门级的选手还是需要的吧。
    支持!

    看到了,好。我想学,我的是10.0的,以后有什么问题我可以问你吗?

    能否具体解释一下,solution type,三种模式的作用区别,举个例子就最好了

    能否具体解释一下,solution type,三种模式的作用区别,举个例子就最好了

    HFSS还在学习中
    好久都苦于没有这种简单的讲义了

    我是新手看见这样的资料感觉真好!
    希望其他的前辈也最好能够把好东西与大家分享一下!

    ding   hao
    我是新手看见这样的资料感觉好!

    好感动地说。谢谢呢
    30个字?。唉。
    有没有高人愿意带徒弟的。

    谢谢小编的耐心讲解 对入门有很大帮助 谢谢
    希望可以有更多的讲座 这样对我们这些刚刚入门的新手的提高有很大帮助

    真不错,只能这样说了。
    好!


    不错哦, 小编加油啊~

    解决类型(求解器设置)
    受驱模式解决
    当你想用HFSS计算微波传输带,波导,传输线等被动高频结构的基于模式的S参数时,选择Driven Modal。S参数解决将用一系列波导模的入射和反射能量来表示。
    受驱终端解决
    当你想用HFSS计算基于终端的多导体传输线端口的S参数时,选择Driven Terminal Solution。S参数的解将用一系列电压和电流来表示。
    本征模式解决
    当你想计算一个结构的本征模式,或者谐振时,选择Eigenmode Solution。本征模式解决器找到结构的谐振频率并计算在这些频率点的场。
    本征模式解决
    本征模式解决器可以找到损耗结构和无损结构的本征模式,可计算空腔的无负载Q。Q是品质因数,是系统消耗了多少能量的量度。无负载Q是由无损材料造成的能量损失。因为端口和其他源被限制在本征模式问题中,被计算的Q不包括由这些源造成的损耗。

    新手啊  真的好需要帮助 多分享下吧

    请教HFSS10.0上哪下载,谢谢你的帮助。

    不在于别人的看法如何,小编有这份心也就很难得了

    挺好的 ,谢谢lz啊

    3Q热心的小编~

    谢谢小编了
    这些东西对我们的帮助还是有滴

    不错,学习了。

    谢谢小编的帮助,从中对HFSS 又多了点认识

    谢谢,学到知识了

    如果大家都能像小编这样共享,不怕学不好这些软件。 虽然是基础的,但相信很多入门级的选手还是需要的吧。谢谢

    感谢感谢!支持支持!

    有在 初级一点的吗,我还是个没搞过的菜鸟

    老兄,你做人真是太牛了!谢谢!




    鼓励一下                        .
