求助:工作点Vds=2V,Id=15mA的偏置电路
05-08
小妹在设计直流偏置电路时,工作点应为Vds=2V,Id=15mA。有几个问题想求教一下大家:
1、若从理论上看,R1=(5-2)/0.015=200欧姆,但是若按照这个设置的话,Vds和Ids都不对。

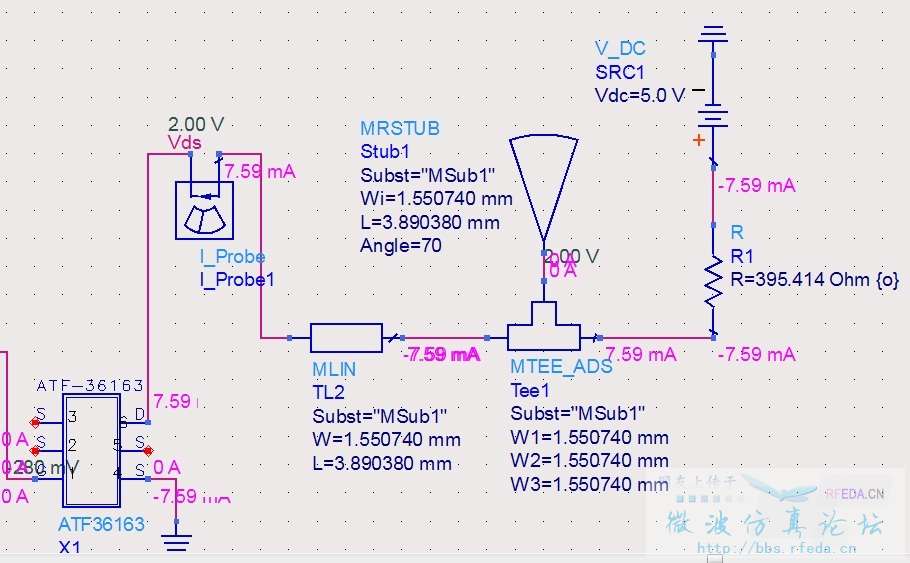

2、若采用优化,就是下图的形式,静态工作电压一致,但是电流只有7.59mA。
我想问一下,是我电路设置的不对吗?还是其他原因,有点搞不明白了 先谢谢大家的帮助
1、若从理论上看,R1=(5-2)/0.015=200欧姆,但是若按照这个设置的话,Vds和Ids都不对。
2、若采用优化,就是下图的形式,静态工作电压一致,但是电流只有7.59mA。
我想问一下,是我电路设置的不对吗?还是其他原因,有点搞不明白了 先谢谢大家的帮助
个人愚见,Ids=15mA,这个器件有4个源极,总的Id需要乘以4吧,你试着用transistor bias仿真器,使用设计向导transistor bias utility设计,应该要容易一些。
好的 谢谢了 我试试那个仿真器怎么用
